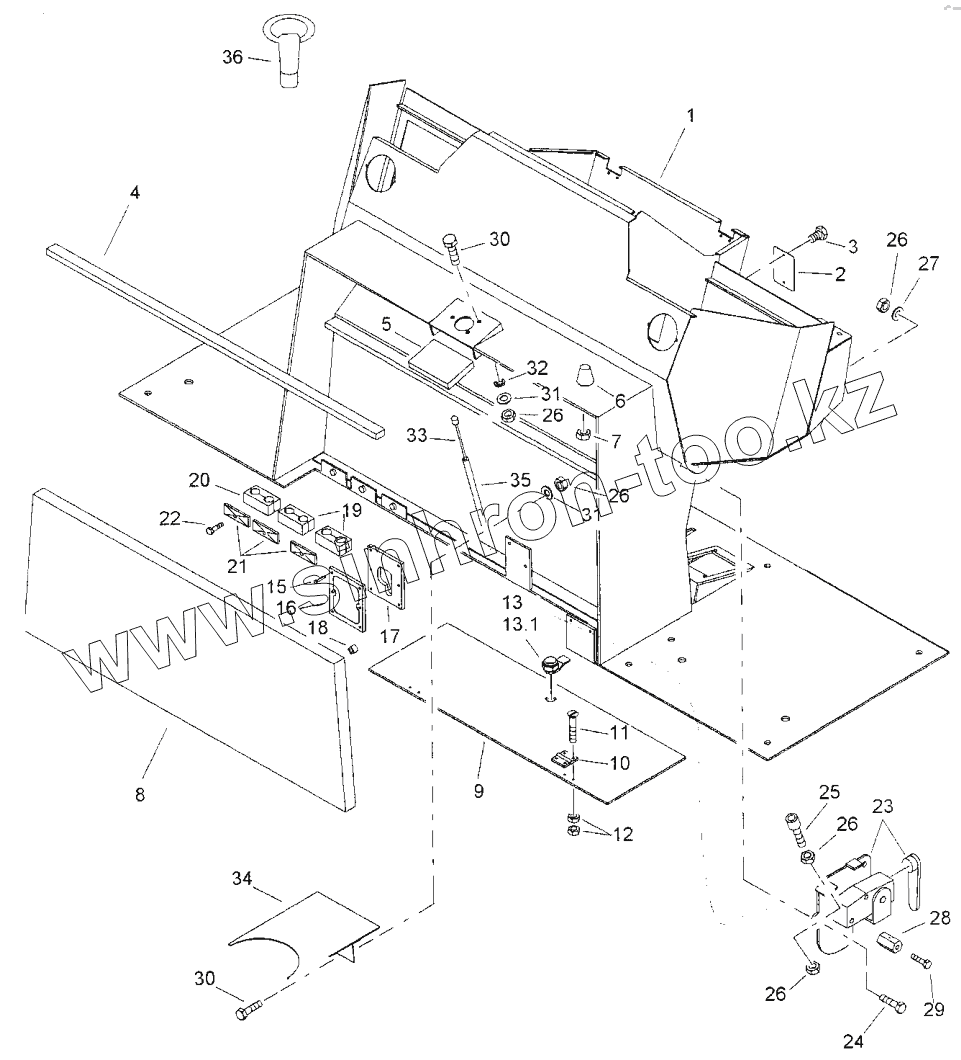

Каталог запасных частей к технике: BOMAG BW 24R. Operators Platform
1
2
3
4
5
6
7
8
9
10
11
12
13
13.1
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
27
28
29
30
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38051045 | Console | |
| 2 | 38051417 | Plate | |
| 3 | 38010675 | Screw | |
| 4 | 38051744 | Profile | |
| 5 | 38051519 | Lock | |
| 6 | 38051745 | Rubber buffer | |
| 7 | 08110813 | Hexagon nut | |
| 8 | 38051385 | Insulation | |
| 9 | 38051283 | Cover | |
| 10 | 38051521 | Hinge | |
| 11 | 38051232 | Hexagon bolt | |
| 12 | 08110508 | Hexagon nut | |
| 13 | 38051523 | Lock | |
| 13.1 | 38051522 | Key | |
| 15 | 38051682 | Rivet | |
| 16 | 38051371 | Frame | |
| 17 | 38051370 | Gram met | |
| 18 | 38011208 | Journal | |
| 19 | 38051537 | Clamp | |
| 20 | 38051534 | Sleeve | |
| 21 | 38051536 | Cover | |
| 22 | 38051196 | Hexagon bolt | |
| 23 | 38051412 | Lever | |
| 24 | 38051200 | Hexagon bolt | |
| 25 | 38051209 | Hexagon bolt | |
| 26 | 08110620 | Hexagon nut | |
| 27 | 08510511 | Washer | |
| 28 | 38051405 | Clamp | |
| 29 | 38051198 | Hexagon bolt | |
| 30 | 07140622 | Hexagon bolt | |
| 31 | 08510612 | Washer | |
| 32 | 08530612 | Spring washer | |
| 33 | 38051390 | Rope | |
| 34 | 38051419 | Cover | |
| 35 | 38051511 | Cable | |
| 36 | 38052106 | Key |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
