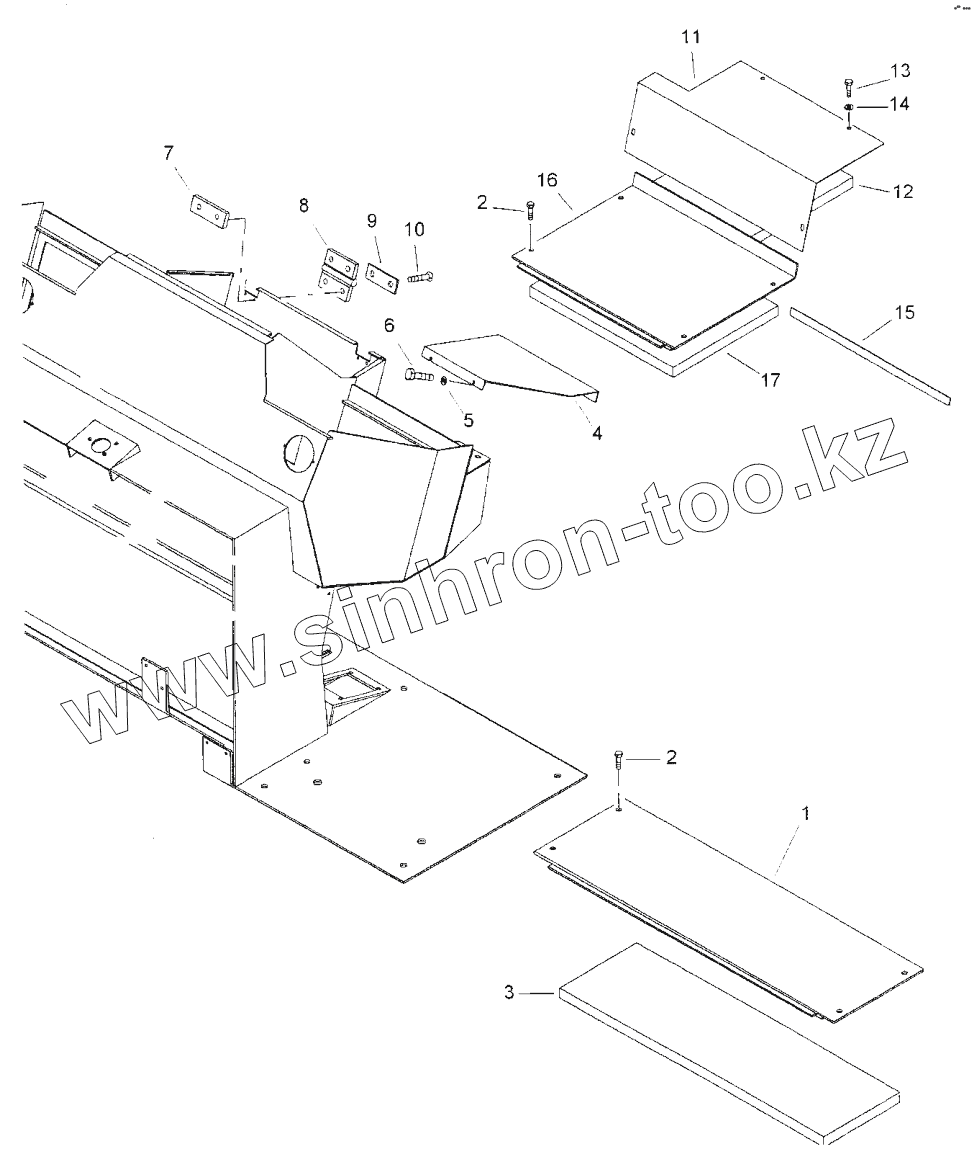

Каталог запасных частей к технике: BOMAG BW 24R. Operators Platform

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 38051267 Cover
2 38051311 Hexagon bolt
3 38051719 Insulation
4 38051266 Cover
5 08510511 Washer
6 38051200 Hexagon bolt
7 38051378 Plate
8 38051521 Hinge
9 38051376 Washer
10 38051200 Hexagon bolt
11 38051276 Cover
12 38051718 Insulation
13 38051203 Hexagon bolt
14 08510817 Washer
15 38051697 Adhesive tape
16 38051268 Cover
17 38051717 Insulation
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
