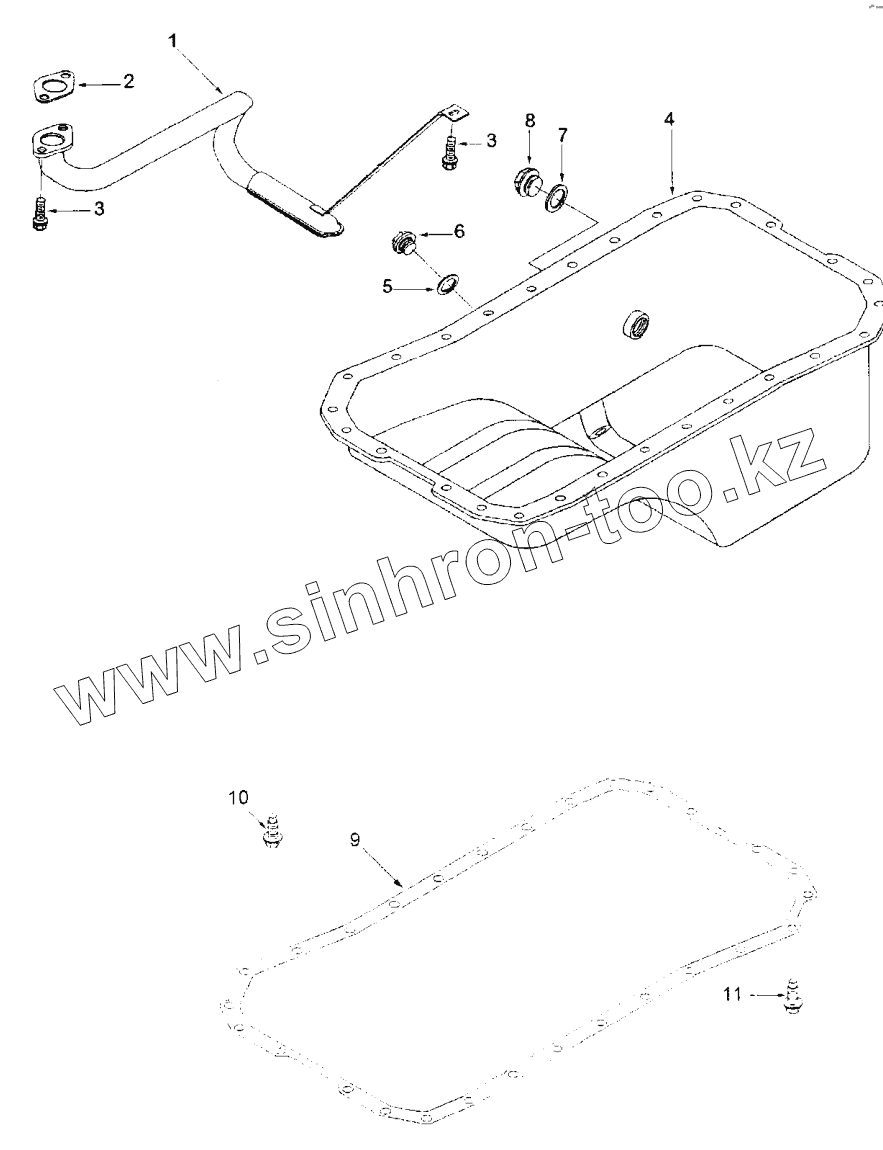

Каталог запасных частей к технике: BOMAG BW 24R. Oil Pan

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 31780905 Oil suction line
2 31780715 Flange gasket
3 31780402 Hexagon bolt
4 31780906 Oil pan
5 31780612 Sealing washer
6 31780907 Plug
7 31780437 Sealing washer
8 31780638 Plug
9 31701384 Oil pan gasket
10 31780402 Hexagon bolt
11 31780909 Hexagon bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
