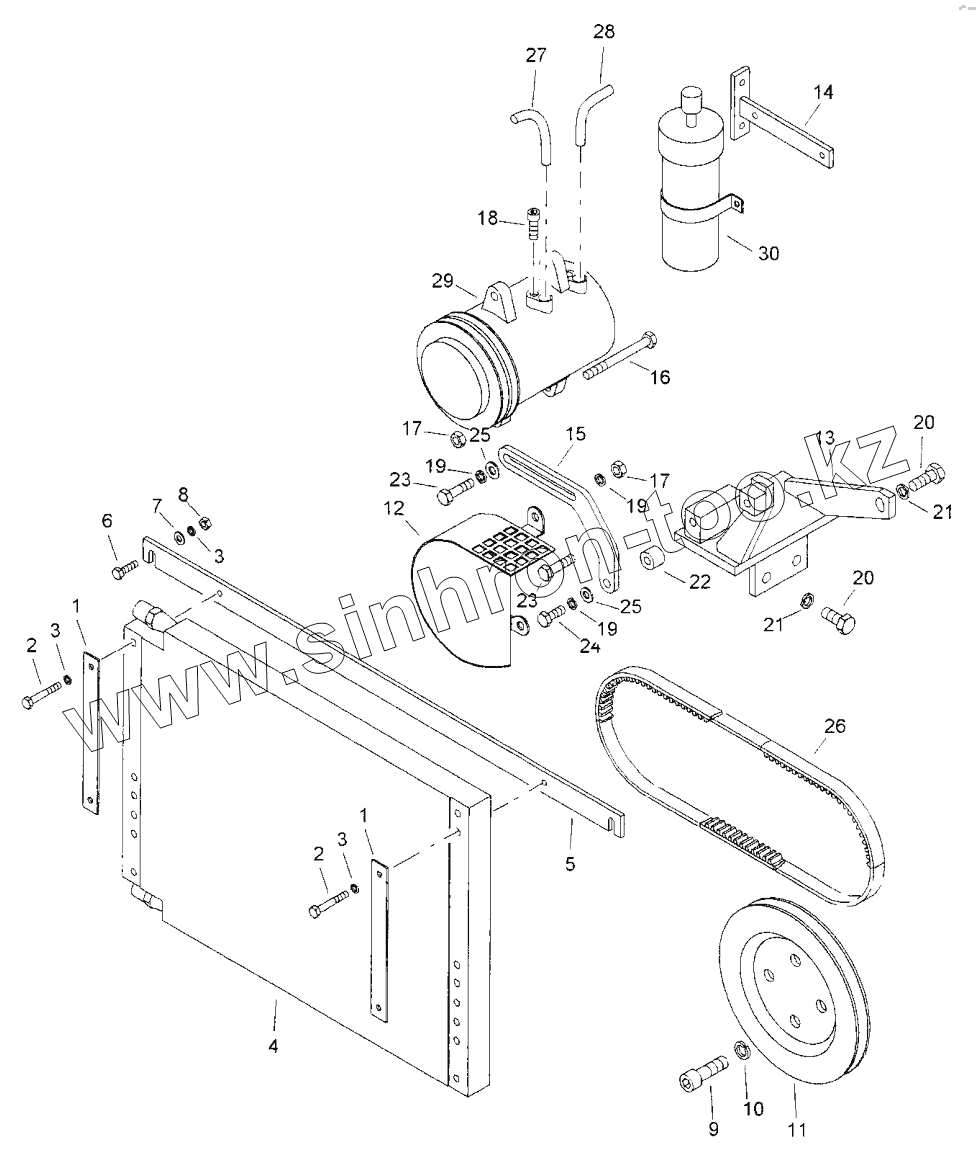

Каталог запасных частей к технике: BOMAG BW 24R. КЗ-Air conditioning 12V
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
19
20
20
21
21
22
23
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38051381 | Washer | |
| 2 | 38051195 | Hexagon bolt | |
| 3 | 08530612 | Spring washer | |
| 4 | 38051541 | Dryer | |
| 5 | 38051272 | Flat steel | |
| 6 | 07140633 | Hexagon bolt | |
| 7 | 08510612 | Washer | |
| 8 | 08110620 | Hexagon nut | |
| 9 | 38051314 | Hexagon bolt | |
| 10 | 38051320 | Washer | |
| 11 | 38051279 | belt pulley | |
| 12 | 38051292 | Cover | |
| 13 | 38051161 | Holder | |
| 14 | 38051415 | Holder | |
| 15 | 38051273 | Tensioning device | |
| 16 | 38051420 | Hexagon bolt | |
| 17 | 08110813 | Hexagon nut | |
| 18 | 38011233 | Screw | |
| 19 | 08530815 | Spring washer | |
| 20 | 07141027 | Hexagon bolt | |
| 21 | 38051319 | Washer | |
| 22 | 38051425 | Insert | |
| 23 | 07140834 | Hexagon bolt | |
| 24 | 38051182 | Hexagon bolt | |
| 25 | 08510817 | Washer | |
| 26 | 38052255 | V-bett | |
| 27 | 38051760 | Insulating hose | |
| 28 | 38051761 | Insulating hose | |
| 29 | 38052179 | Compressor | |
| 30 | 38052208 | Dryer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
