Каталог запасных частей к технике: BOMAG BW 24R. КЗ-Air conditioning 12V
1
2
3
4
5
6
7
7
8
10
11
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31

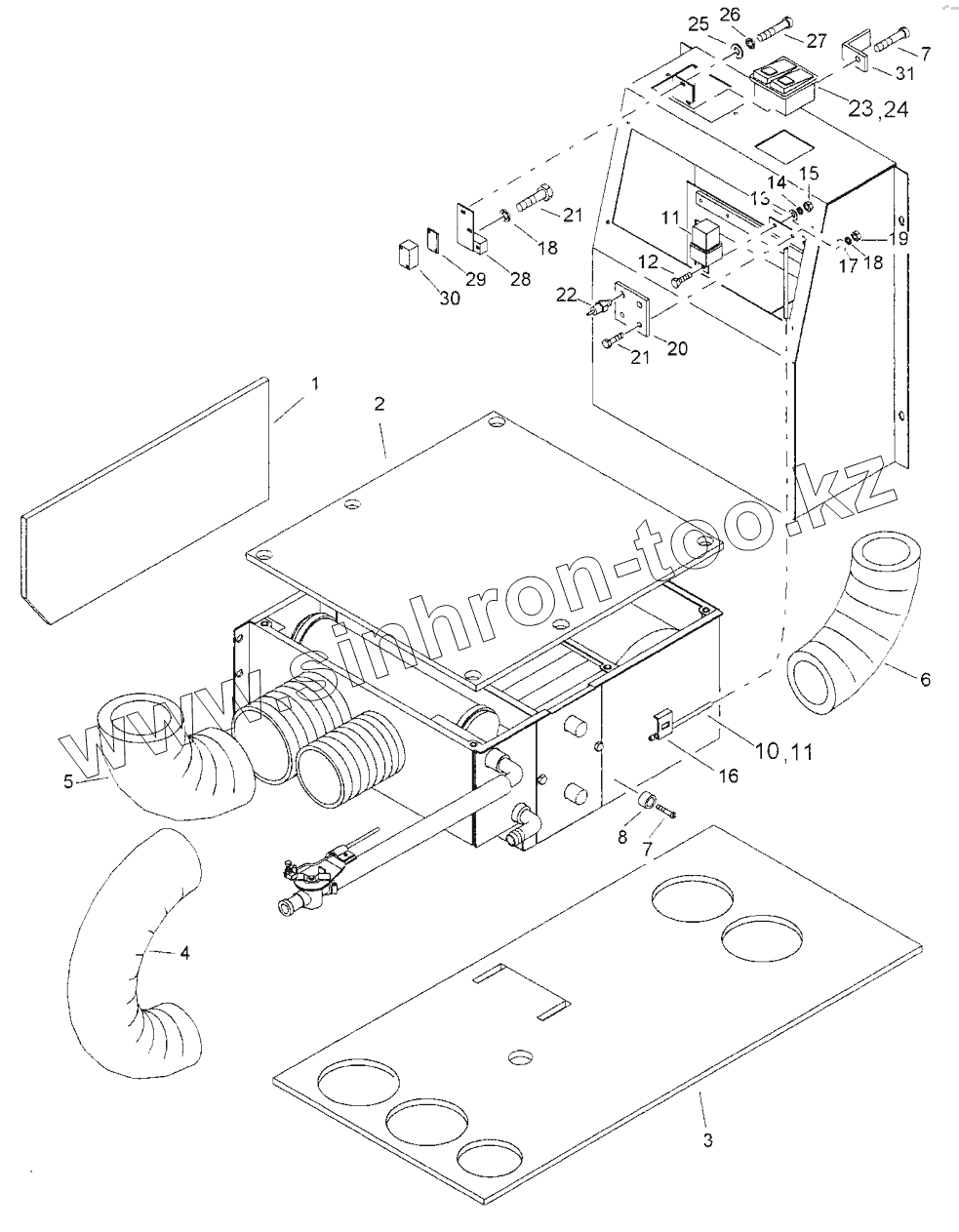

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38051430 | Insulation | |
| 2 | 38051300 | Insulation | |
| 3 | 38051301 | Insulation | |
| 4 | 38051307 | Knuckle tube | |
| 5 | 38051308 | Arch | |
| 6 | 38051435 | Arch | |
| 7 | 38051236 | Hexagon bolt | |
| 8 | 38051748 | Grommet | |
| 9 | 38051727 | Rope casing | |
| 10 | 38051728 | Bowden cable | |
| 11 | 38051548 | Relay | |
| 12 | 07140622 | Hexagon bolt | |
| 13 | 08510612 | Washer | |
| 14 | 08530612 | Spring washer | |
| 15 | 08110620 | Hexagon nut | |
| 16 | 38051742 | Holder | |
| 17 | 38010681 | Washer | |
| 18 | 08530407 | Spring washer | |
| 19 | 08110408 | Hexagon nut | |
| 20 | 38051411 | Holder | |
| 21 | 38051197 | Hexagon bolt | |
| 22 | 38051657 | Diode | |
| 23 | 38051566 | Switch | |
| 24 | 38051582 | Decal | |
| 25 | 38010689 | Spring washer | |
| 26 | 38051247 | Washer | |
| 27 | 38051208 | Hexagon bolt | |
| 28 | 38051407 | Holder | |
| 29 | 38051414 | Plate | |
| 30 | 38051634 | Micro switch | |
| 31 | 38051408 | Holder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
