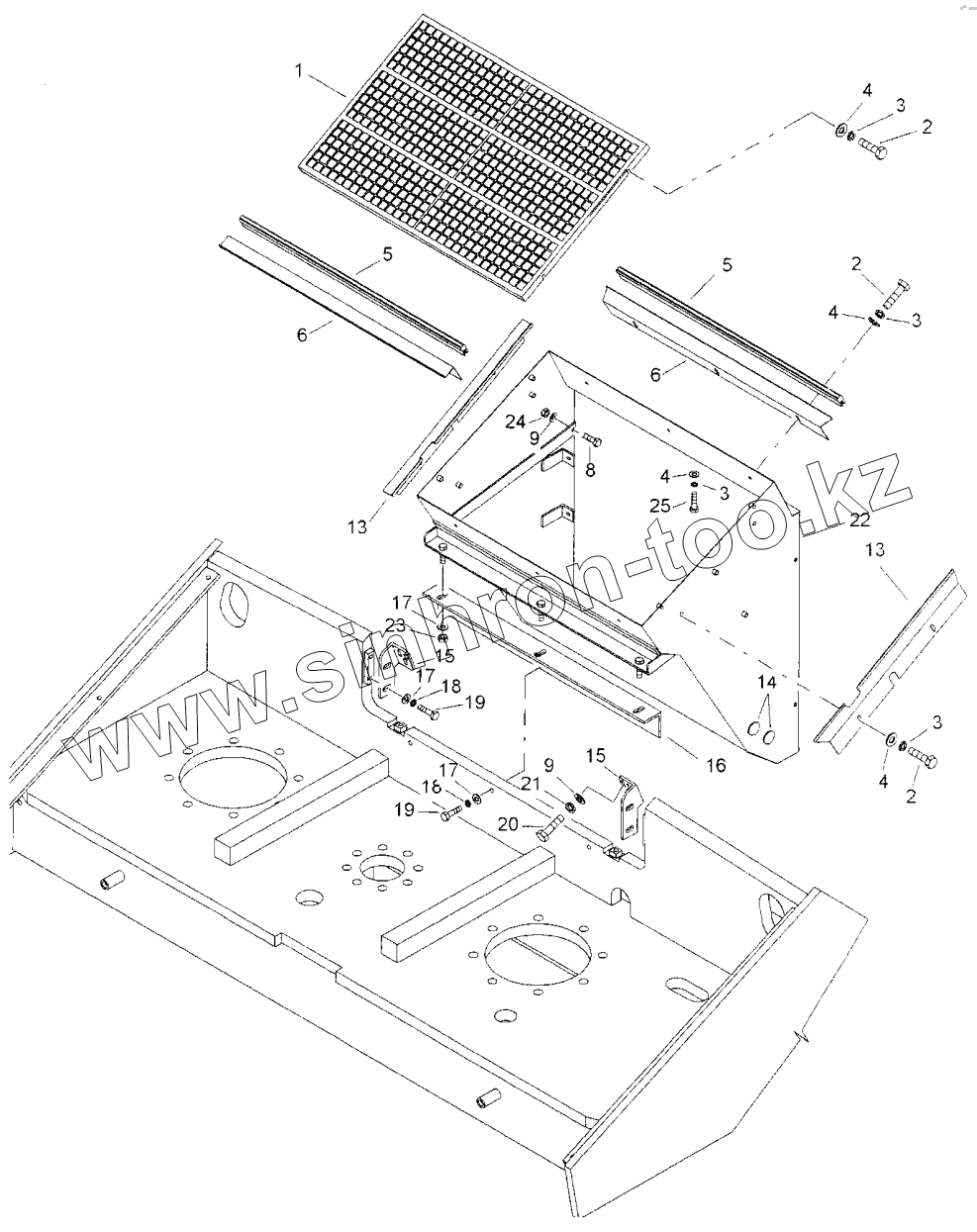

Каталог запасных частей к технике: BOMAG BW 24R. Hood
1
2
2
2
3
3
3
3
4
4
4
4
5
5
6
6
8
9
9
13
13
14
15
15
16
17
17
17
18
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38051286 | Grid | |
| 2 | 07140626 | Hexagon bolt | |
| 3 | 08530612 | Spring washer | |
| 4 | 08510612 | Washer | |
| 5 | 38051734 | Profile | |
| 6 | 38051285 | Bar | |
| 8 | 07140824 | Hexagon bolt | |
| 9 | 08510817 | Washer | |
| 13 | 38051162 | Bar | |
| 14 | 38051626 | Plug | |
| 15 | 38051291 | Holder | |
| 16 | 38051287 | Clamp | |
| 17 | 08511021 | Washer | |
| 18 | 08531018 | Spring washer | |
| 19 | 07141017 | Hexagon bolt | |
| 20 | 07140818 | Hexagon bolt | |
| 21 | 08530815 | Spring washer | |
| 22 | 38051139 | Suction strainer | |
| 23 | 38051242 | Hexagon nut | |
| 24 | 38051241 | Hexagon nut | |
| 25 | 38051180 | Hexagon bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
