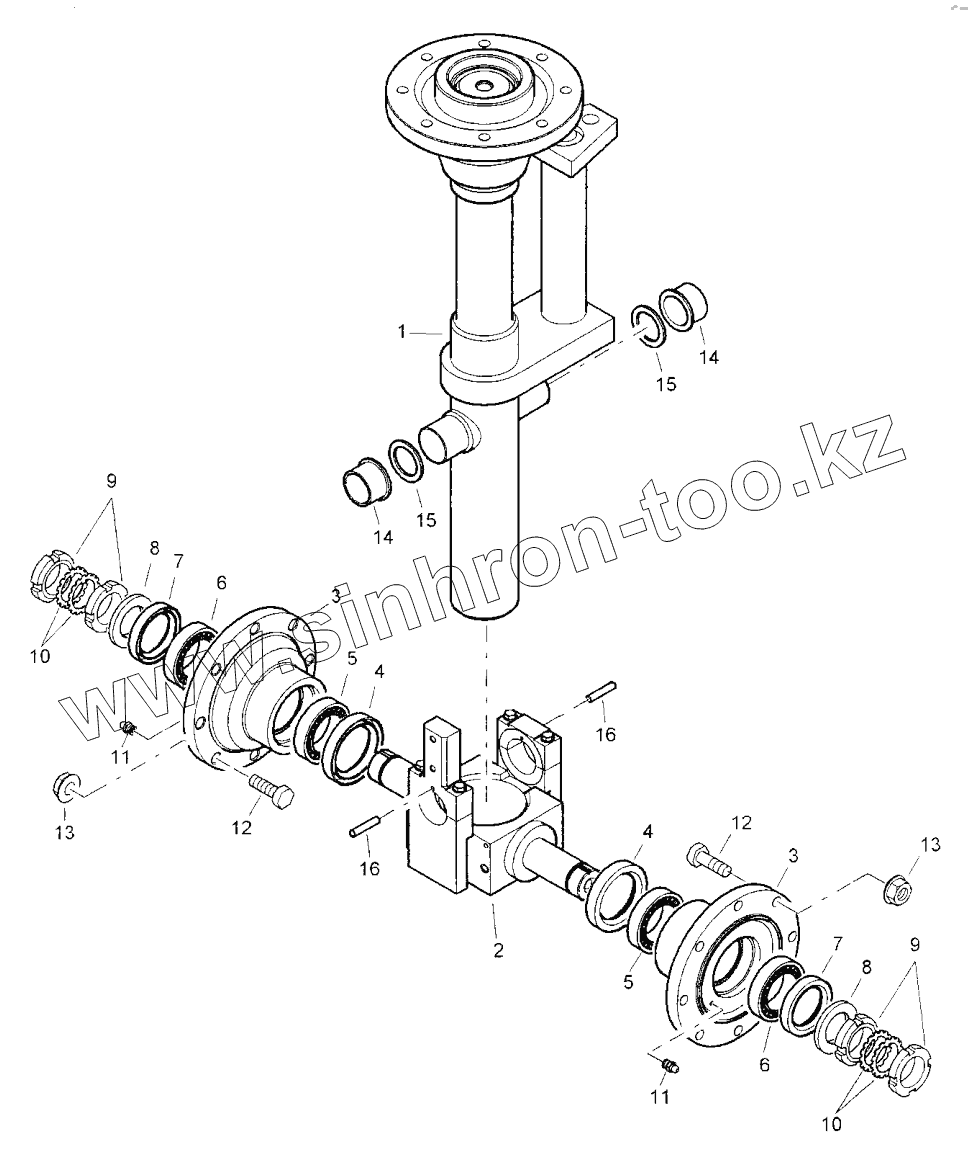

Каталог запасных частей к технике: BOMAG BW 24R. Front Wheel Bearing
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38052367 | Steering axle | |
| 2 | 38052368 | Shaft | |
| 3 | 38052369 | Wheel hub | |
| 4 | 09314601 | Radial seal | |
| 5 | 05232012 | Taper roller bearing | |
| 6 | 05232214 | Taper roller bearing | |
| 7 | 38051743 | Radial seal | |
| 8 | 38051426 | ring | |
| 9 | 38052371 | Grooved nut | |
| 10 | 38052372 | Securing plate | |
| 11 | 38052370 | Grease nipple | |
| 12 | 38052374 | Screw | |
| 13 | 05586108 | Wheel nut | |
| 14 | 38052376 | Bushing | |
| 15 | 38052375 | Washer | |
| 16 | 38052373 | Dowel pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
