Каталог запасных частей к технике: BOMAG BW 24R. Front Wheel Bearing

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

4

5

5

6

7

8

9

10

11

12

13

14

14

15

15

16

17

18

19

19

20

21

22

23

23

24

24

24

24

25

25

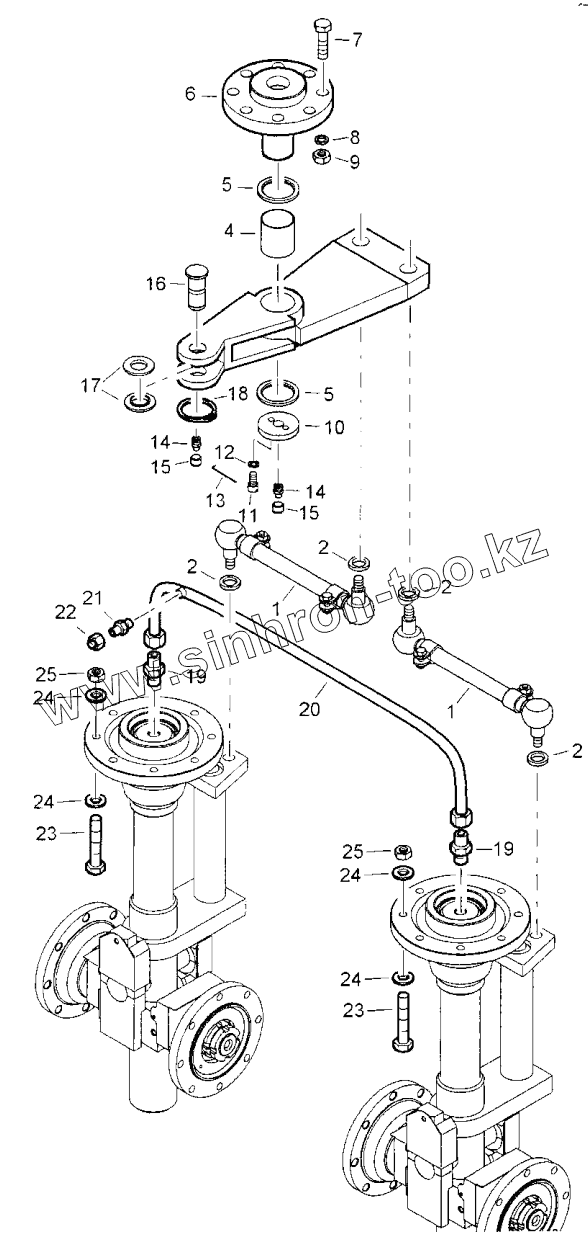

Позиция на иллюстрации	Заводской номер детали		Название детали
1	38051775		Rod
2	38051421		Washer
3	38051160		Steering lever
4	38010371		Bushing
5	38010373		Ring
6	38010561		Journal
7	38051178		Hexagon bolt
8	08532235		Spring washer
9	08112026		Hexagon nut
10	38010575		Washer
11	38010576		Screw
12	08531018		Spring washer
13	38010582		Wire
14	09411001		Grease nipple
15	06510195		Protection cap
16	38010370		Journal
17	38010372		ring
18	09211800		Circlip, externa I
19	38051473		Connecting pipe
20	38052362		Tube
21	38052365		Socket
22	38052366		Cap
23	38052364		Hexagon bolt
24	38051833		Washer
25	08112026		Hexagon nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
