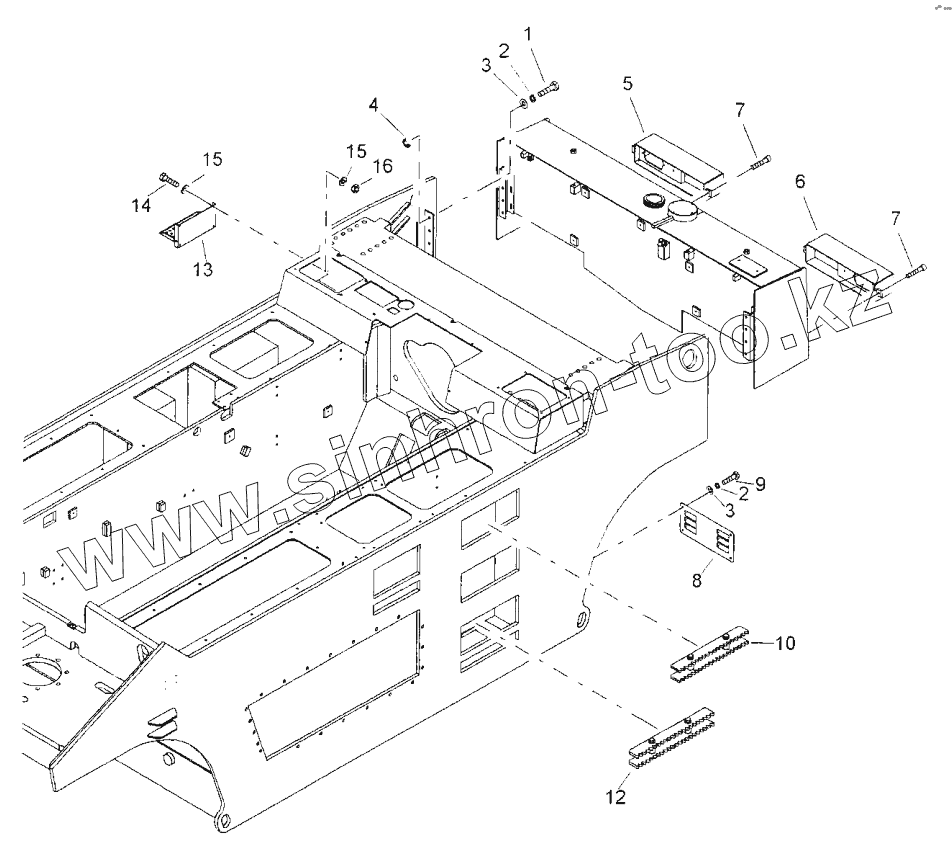

Каталог запасных частей к технике: BOMAG BW 24R. Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
7
8
9
10
12
13
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 07141030 Hexagon bolt
2 08531018 Spring washer
3 08511021 Washer
4 08111016 Hexagon nut
5 38051025 Holder
6 38051026 Holder
7 38011233 Screw
8 38051117 Cover
9 07141017 Hexagon bolt
10 38052128 Stage
12 38052129 Stage
13 38052293 Step
14 38051167 Hexagon bolt
15 08510817 Washer
16 08110813 Hexagon nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
