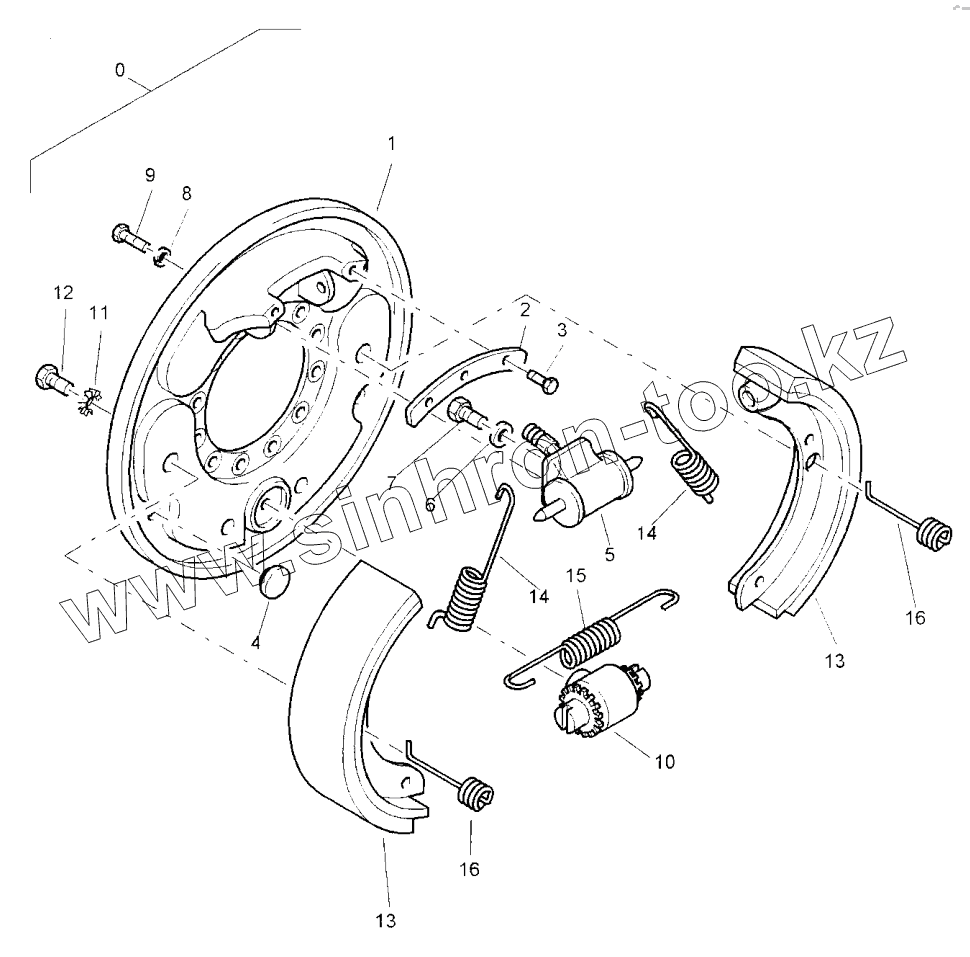

Каталог запасных частей к технике: BOMAG BW 24R. Drum brake

Тип техники

Марка

Модель

Схема

38051882

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
38051882	38051882		Brake
1	05574260		Brake support
2	05574221		Hold-down support
3	05574261		Screw
4	05574296		Plug
5	05574262		Wheel cylinder
6	05574297		Sealing ring
7	05574298		Union
8	08530815		Spring washer
9	07140846		Hexagon bolt
10	05574263		Adjusting lock
11	05574264		Star lock washer
12	07141432		Hexagon bolt
13	05574269		Brake shoe
14	05574226		Tension spring
15	05574223		Tension spring
16	05574266		Pressure spring
