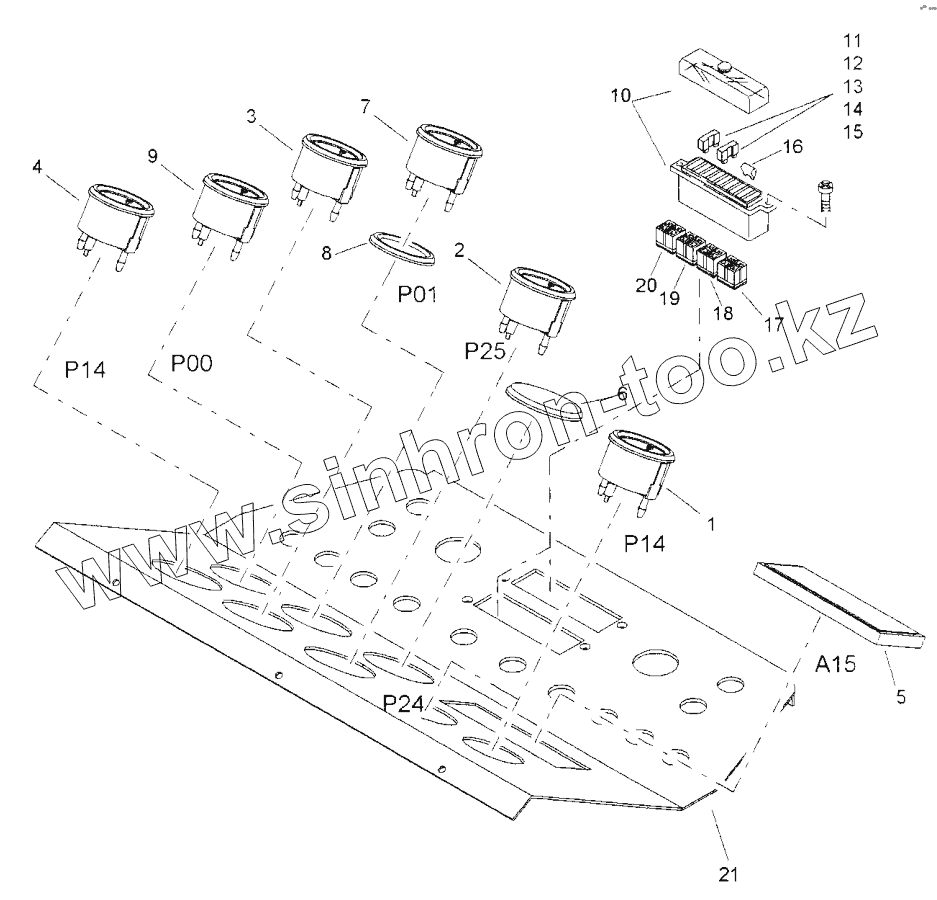

Каталог запасных частей к технике: BOMAG BW 24R. Dashboard

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 05971071 Temperature display
2 05971073 Oil pressure gauge
3 05971068 Pressure gauge
4 05971067 Pressure gauge
5 05750417 Monitoring module
5.1 05750443 Label
6 06510303 Cover
7 38052183 Fuel level indicator
8 05971057 Extension ring
9 38052184 Hourmeter
10 05755617 Fuse box
10.1 05755634 Cover
11 05751173 Fuse
12 05751097 Fuse
13 05751098 Fuse
14 05751100 Fuse
15 05751221 Fuse
16 05755622 Bridge
17 05755618 Central plug connector
18 05755619 Central plug connector
19 05755620 Central plug connector
20 05755621 Central plug connector
21 53110119 Dash board
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
