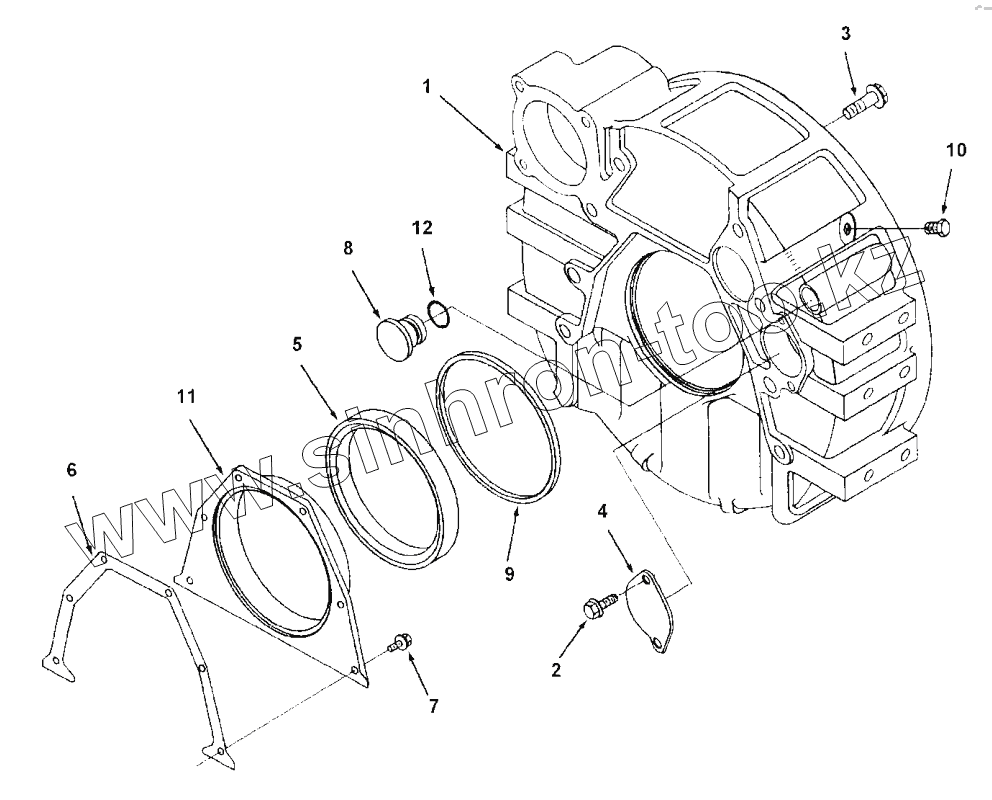

Каталог запасных частей к технике: BOMAG BW 24R. Crankcase

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 31701008 Housing
2 31780511 Self tapping screw
3 31780604 Hexagon bolt
4 31780655 Cover plate
5 31701383 Kit.seal
6 31780838 Gasket
7 31701208 Hexagon bolt
8 31780498 Plug
9 31780512 Sealing ring
10 31780449 Plug
11 31701009 Cover
12 31780499 Loop ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
