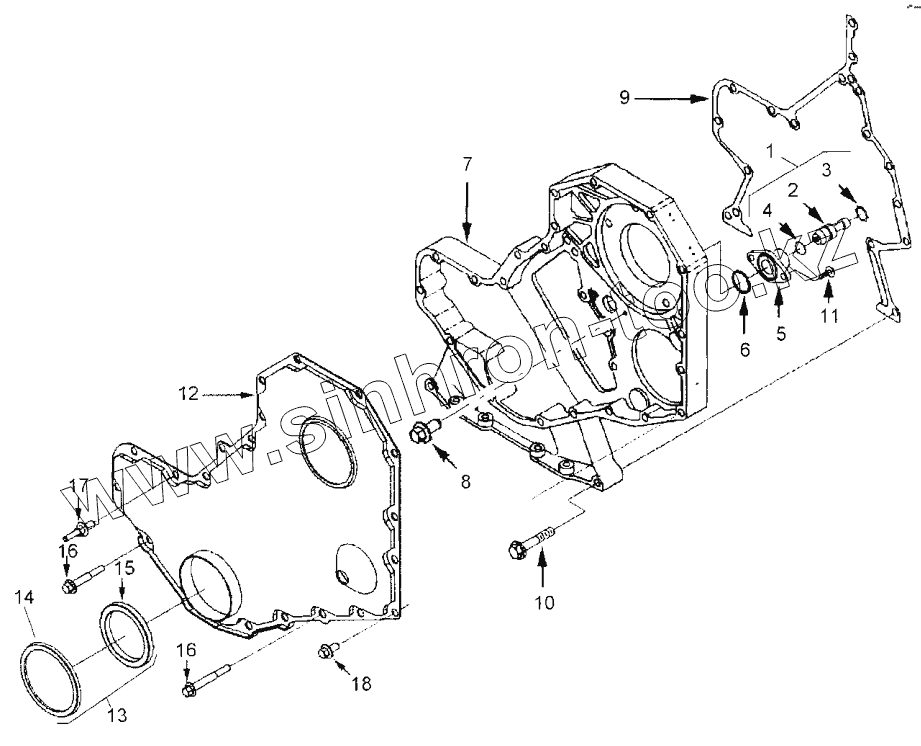

Каталог запасных частей к технике: BOMAG BW 24R. Crankcase

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 31781048 Timing gear housing
2 31780447 Pin
3 31780453 Retainer ring
4 31780520 Loop ring
5 31780597 Timing gear housing
6 31780540 Sealing ring
7 31781050 Transmission housing
8 31781052 Hexagon bolt
9 31701102 Gasket
10 31780404 Hexagon bolt
11 31780483 Screw
12 31701202 Transmission cover
13 31782093 Kit.seal
14 31701204 Dust seal ring
15 31701205 Radial seal
16 31780404 Hexagon bolt
17 31701203 Hexagon bolt
18 31781051 Hexagon bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
