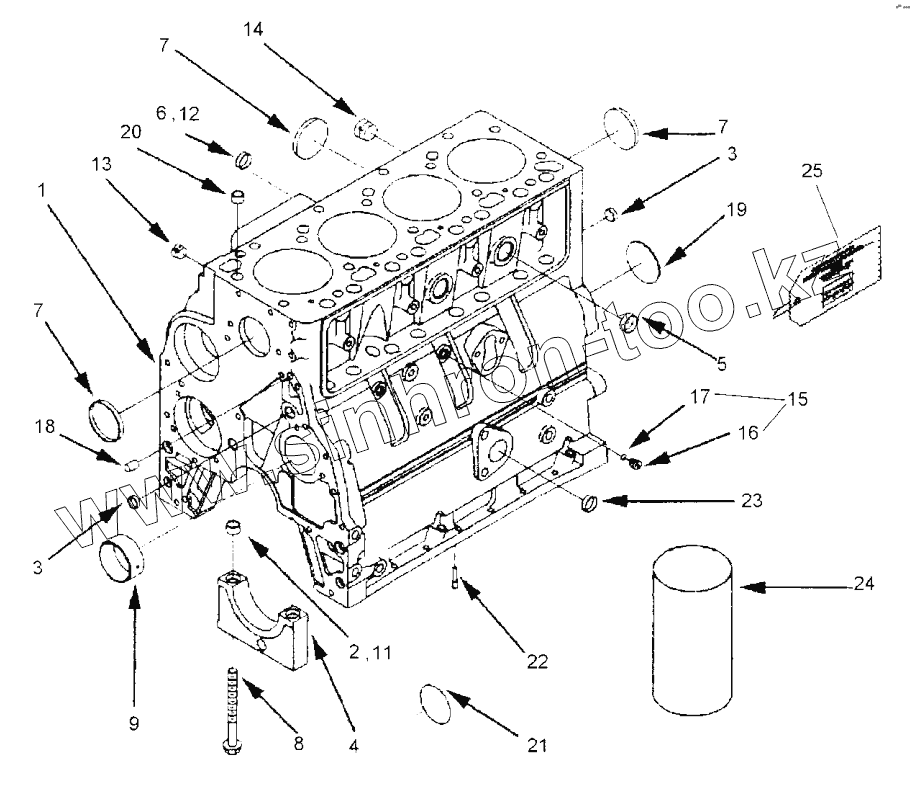

Каталог запасных частей к технике: BOMAG BW 24R. Crankcase
1
2
3
3
4
5
6
7
7
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31701381 | Cylinder block kit | |
| 2 | 31780752 | Fitting ring | |
| 3 | 31780751 | Plug | |
| 4 | 31701128 | Bearing race | |
| 5 | 31780750 | Plug | |
| 6 | 31780609 | Plug | |
| 7 | 31780626 | Piug | |
| 8 | 31781327 | Hexagon bolt | |
| 9 | 31781328 | Bushing | |
| 10 | 31781329 | Cylinder block kit | |
| 11 | 31780752 | Fitting ring | |
| 12 | 31780609 | Plug | |
| 13 | 31780301 | Plug | |
| 14 | 31780315 | Plug | |
| 15 | 31781330 | Ptug | |
| 16 | 31701130 | Plug | |
| 17 | 31781331 | Loop ring | |
| 18 | 31780395 | Dowel pin | |
| 19 | 31780756 | Plug | |
| 20 | 31780754 | Fitting ring | |
| 21 | 31780758 | Loop ring | |
| 22 | 31701063 | Piston cooling nozzle | |
| 23 | 31780757 | Plug Service Parts | |
| 24 | 31780100 | Cylinder liner | |
| 25 | 31781332 | Decal,indication |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
