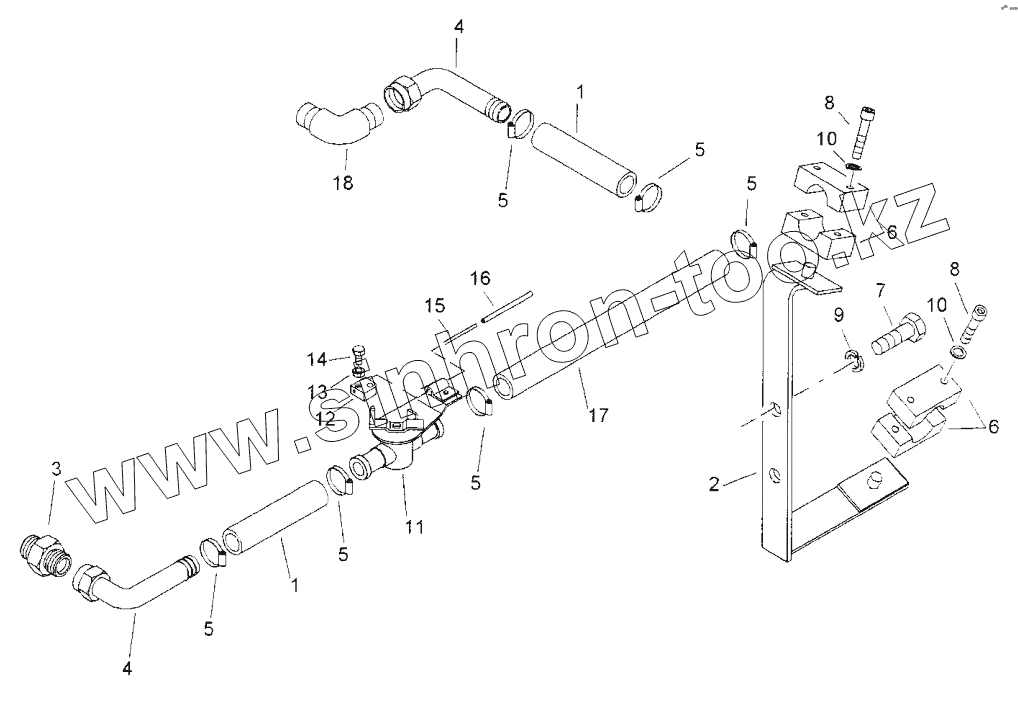

Каталог запасных частей к технике: BOMAG BW 24R. Cab with heating
1
1
2
3
4
4
5
5
5
5
5
5
6
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38011216 | Hose | |
| 2 | 38051434 | Hose support | |
| 3 | 38051478 | Connecting pipe | |
| 4 | 38051480 | End piece | |
| 5 | 38011163 | Clamp | |
| 6 | 38051531 | Sleeve | |
| 7 | 38011289 | Screw | |
| 8 | 38051218 | Hexagon bolt | |
| 9 | 38052034 | Spring washer | |
| 10 | 08530612 | Spring washer | |
| 11 | 38051777 | Valve | |
| 12 | 38051380 | Ciamp | |
| 13 | 38052036 | Nut | |
| 14 | 38052035 | Screw | |
| 15 | 38051703 | Wire | |
| 16 | 38051543 | Cover | |
| 17 | 38011216 | Hose | |
| 18 | 38052238 | Angular union |
