Каталог запасных частей к технике: BOMAG BW 24R. Cab with heating

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

23

24

25

26

26

26

26

26

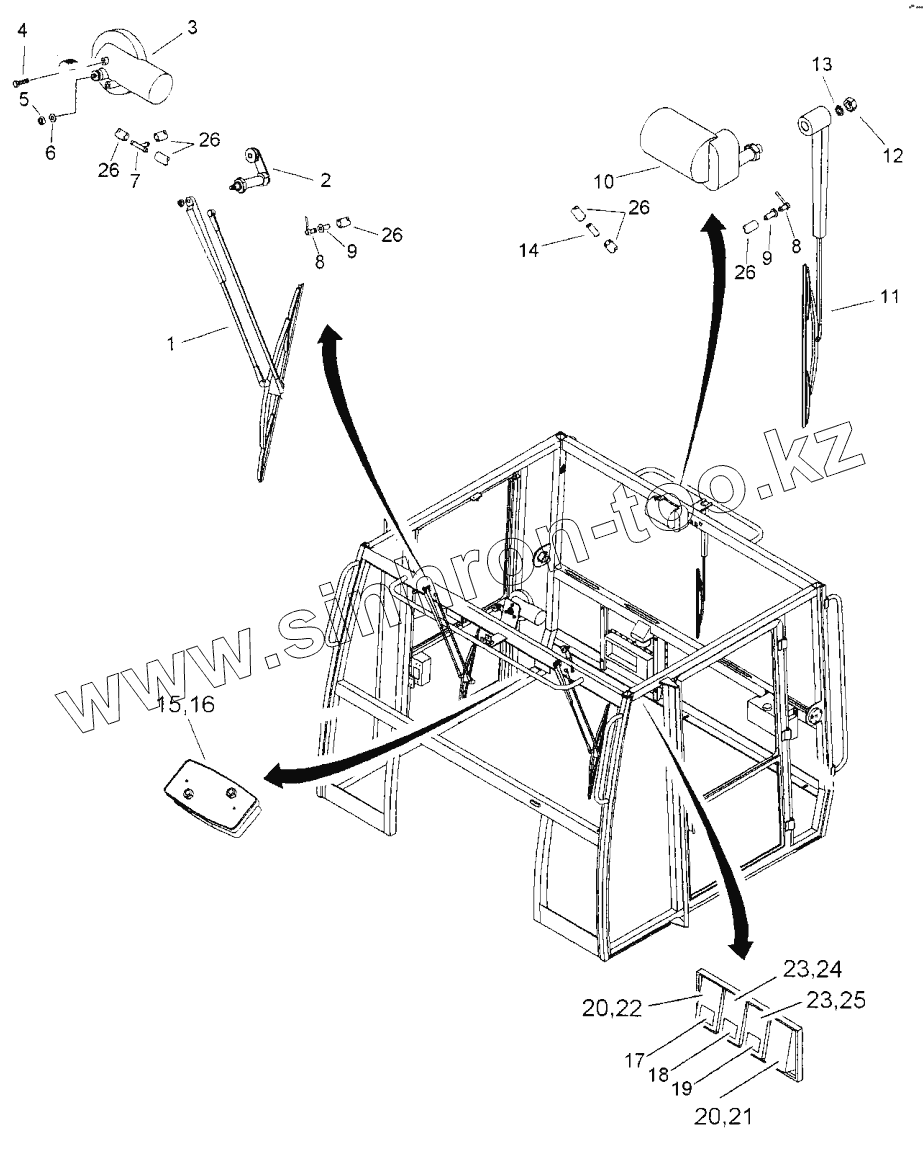

Позиция на иллюстрации	Заводской номер детали		Название детали
1	38051563		Blade,wiper
2	38051564		Rods
3	38051560		Wiper, windshield/..screen
4	38051203		Hexagon bolt
5	38051191		Hexagon nut
6	38051253		Washer
7	38011070		T-piece
8	38051561		Nozzle
9	38011072		Plug
10	38051559		Wiper, windshield/..screen
11	38051562		Blade,wiper
12	38051239		Hexagon nut
13	08530815		Spring washer
14	38051675		Coupling
15	38051549		Lamp
16	38051557		Incandescent bulb
17	38051571		Decal
18	38051576		Decal
19	38051577		Decal
20	38051567		End piece
21	38051575		Cover
22	38051584		Switch
23	38051568		Fastening flange
24	38051569		Switch
25	38051583		Switch
26	38010423		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
