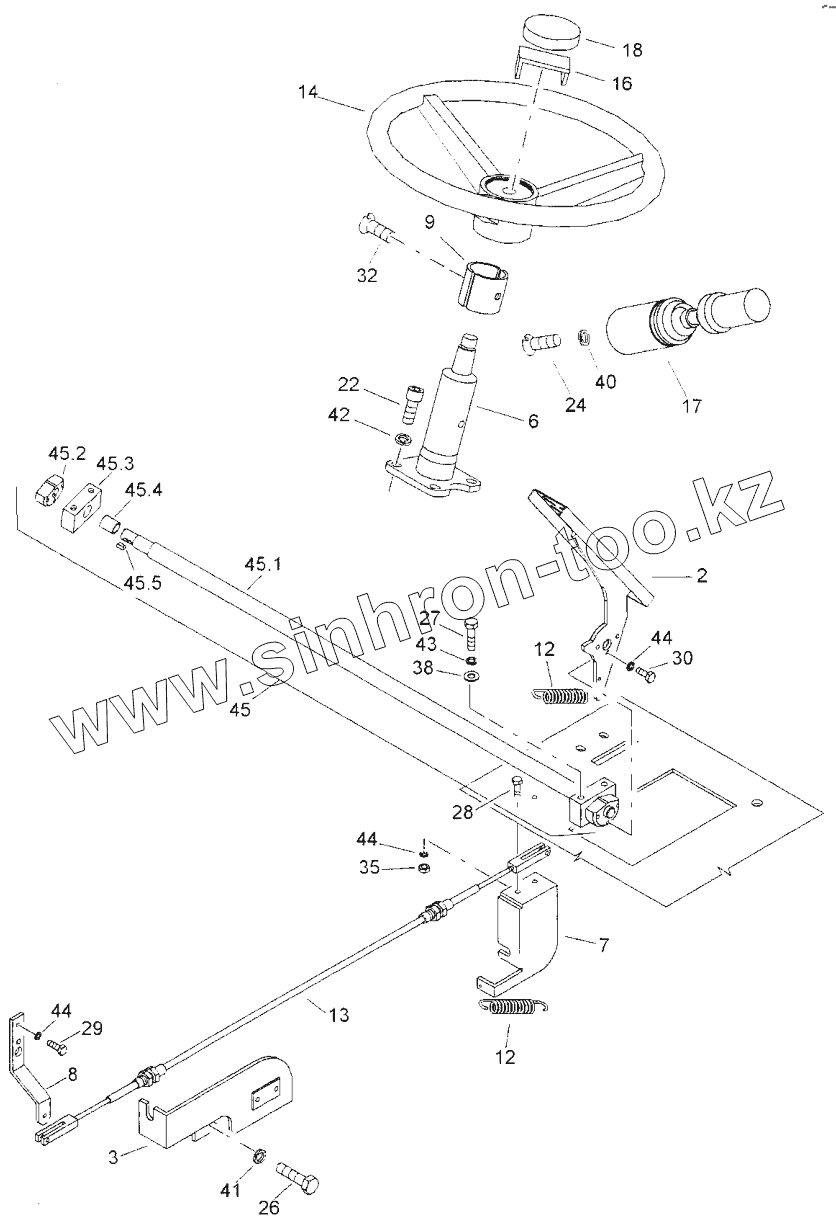

Каталог запасных частей к технике: BOMAG BW 24R. Actuation
2
3
6
7
8
9
12
12
13
14
16
17
18
22
24
26
27
28
29
30
32
35
38
40
41
42
43
44
44
44
45
45.1
45.2
45.3
45.4
45.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 38051375 | Pedal | |
| 3 | 38051278 | Holder | |
| 6 | 38051280 | Steering column | |
| 7 | 38051271 | Holder | |
| 8 | 38051372 | Lever | |
| 9 | 38051391 | Sleeve | |
| 12 | 38011260 | Tension spring | |
| 13 | 38051788 | Draw bar | |
| 14 | 38051776 | Steering wheel | |
| 16 | 38051579 | Bow | |
| 17 | 38051580 | Control assy. | |
| 18 | 38051581 | Cover | |
| 22 | 07231014 | Socket-head cap screw | |
| 24 | 38051214 | Hexagon bolt | |
| 26 | 07141224 | Hexagon bolt | |
| 27 | 38010657 | Screw | |
| 28 | 07140633 | Hexagon bolt | |
| 29 | 07140622 | Hexagon bolt | |
| 30 | 07140524 | Hexagon bolt | |
| 32 | 38051227 | Hexagon bolt | |
| 35 | 08110612 | Hexagon nut | |
| 38 | 08510817 | Washer | |
| 40 | 38052034 | Spring washer | |
| 41 | 08511021 | Washer | |
| 42 | 08530815 | Spring washer | |
| 43 | 08530612 | Spring washer | |
| 44 | 08530509 | Spring washer | |
| 45 | 38051270 | Shaft | |
| 45.1 | 38051269 | Shaft | |
| 45.2 | 38051374 | Flange | |
| 45.3 | 38051373 | Bushing | |
| 45.4 | 38051323 | Bushing | |
| 45.5 | 38051310 | Fitting key |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
