Каталог запасных частей к технике: BOMAG BW 211D-40. S5-ROPS-FOPS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
12
12
12
12
16

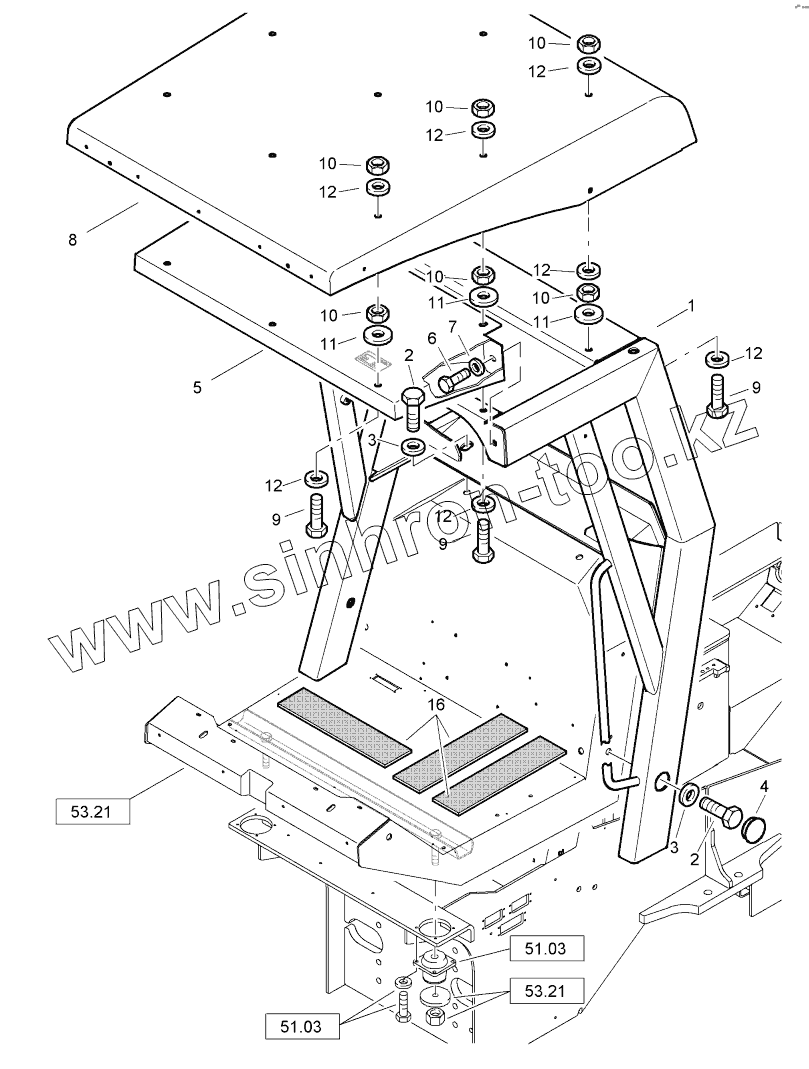

Позиция на иллюстрации Заводской номер детали Название детали
1 58203158 ROPS-frame
2 07142437 Hexagon bolt
3 08752222 Spring washer
4 06510317 Cover
5 58203148 FOPS
6 07141633 Hexagon bolt
7 08752170 Spring washer
8 58203204 Sun roof
9 07131621 Hexagon bolt
10 08111623 Hexagon nut
11 08752170 Spring washer
12 08511730 Washer
13 72250116 Sleeve
14 07140848 Hexagon bolt
15 08500823 Washer
16 06520016 Anti-skid coating
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
