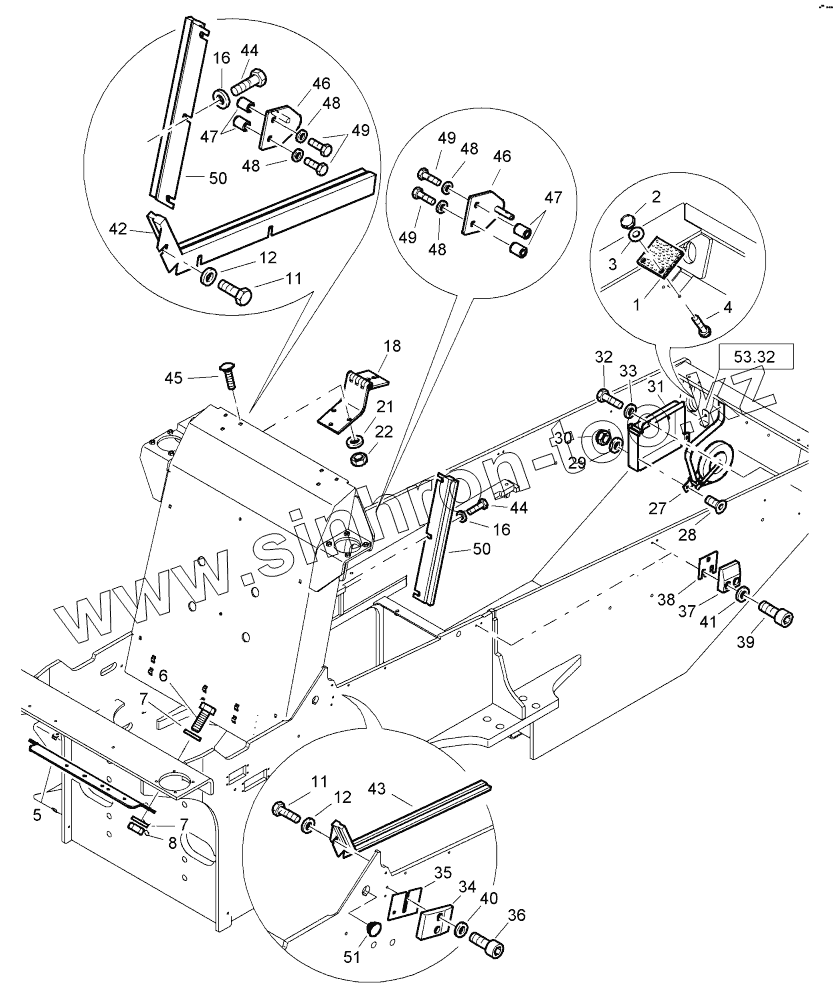

Каталог запасных частей к технике: BOMAG BW 211D-40. Rear Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
11
11
12
12
16
16
18
21
22
27
28
29
30
31
32
33
34
35
36
37
38
39
42
43
44
44
45
45
46
46
47
47
48
48
48
48
49
49
49
50
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 58050396 Rubber mat
2 08130813 Safety nut
3 08621084 Washer
4 07210896 Lens head screw
5 58050370 Plate
6 07140842 Hexagon bolt
7 08752084 Spring washer
8 08110813 Hexagon nut
11 07140824 Hexagon bolt
12 08752084 Spring washer
16 08752084 Spring washer
18 58050646 Hinge
21 08752106 Spring washer
22 08111016 Hexagon nut
27 05900036 Screw on-belt rewinder
28 07320512 Countersunk screw
29 08751053 Spring washer
30 08130508 Safety nut
31 58050855 Box
32 07140824 Hexagon bolt
33 08752084 Spring washer
34 58050318 Guide
35 58050475 Spacer plate
36 07230819 Socket-head cap screw
37 58050322 Guide
38 58050474 Spacer plate
39 07230819 Socket-head cap screw
42 58051030 Brush
43 58051031 Brush
44 07140808 Hexagon bolt
45 08621084 Washer
45 07281012 Flat head screw
46 58051055 Holder
47 58051088 Tube
48 08752106 Spring washer
49 07131022 Hexagon bolt
50 58051089 Brush
51 06510145 Plug
