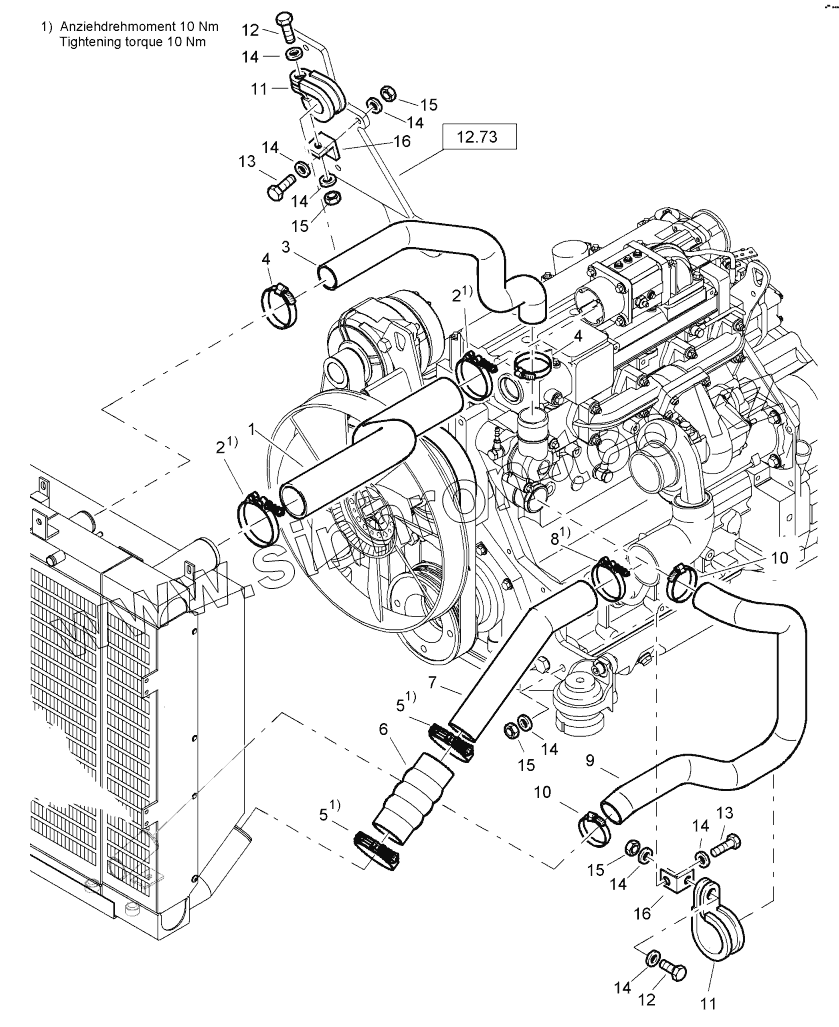

Каталог запасных частей к технике: BOMAG BW 211D-40. Radiator

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

7

8

9

10

10

11

11

12

12

13

13

14

14

14

14

14

14

14

14

15

15

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58190424		Hose
2	05552543		Hose clip
3	58190362		Hose
4	05552422		Hose clip
5	05552543		Hose clip
6	06641122		Suction hose
7	58190364		Tube
8	05552543		Hose clip
9	58190344		Hose
10	05552422		Hose clip
11	05551928		Tube clamp
12	07140846		Hexagon bolt
13	07140834		Hexagon bolt
14	08752084		Spring washer
15	08110813		Hexagon nut
16	17110203		Angle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
