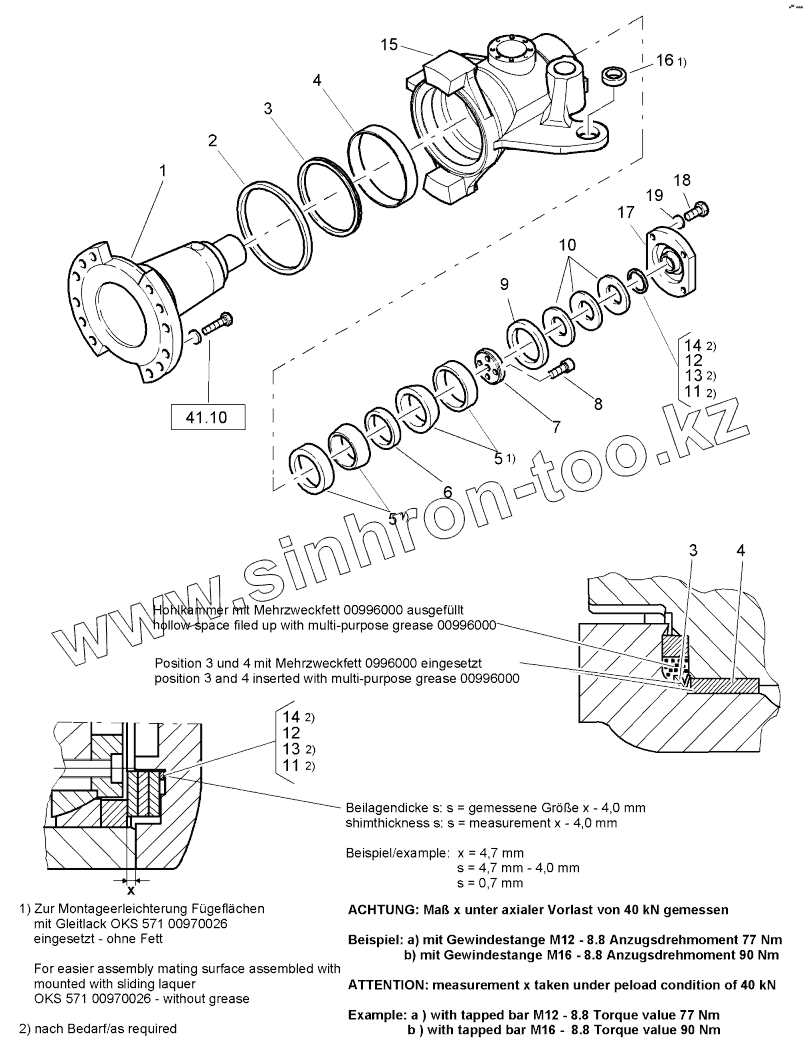

Каталог запасных частей к технике: BOMAG BW 211D-40. Link, assembled

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

11

11

12

12

13

13

14

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58040101		Support
2	58040111		Sealing ring
3	06235300		V-ring
4	58040110		Friction bearing
5	05276111		Spherical plain bearing
6	58040146		Intermediate ring
7	58040144		Cover
8	07241212		Socket-head cap screw
9	58040187		Intermediate ring
10	09291001		Belleville spring
11	05521803		Shim
12	05521830		Supporting disc
13	05521801		Shim
14	05521805		Shim
15	58040212		Housing
16	05272011		Spherical plain bearing
17	58040169		Cover
18	07231217		Socket-head cap screw
19	08511324		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
