Каталог запасных частей к технике: BOMAG BW 211D-40. Joint mounting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7.1
7.2
7.2
7.3
7.4

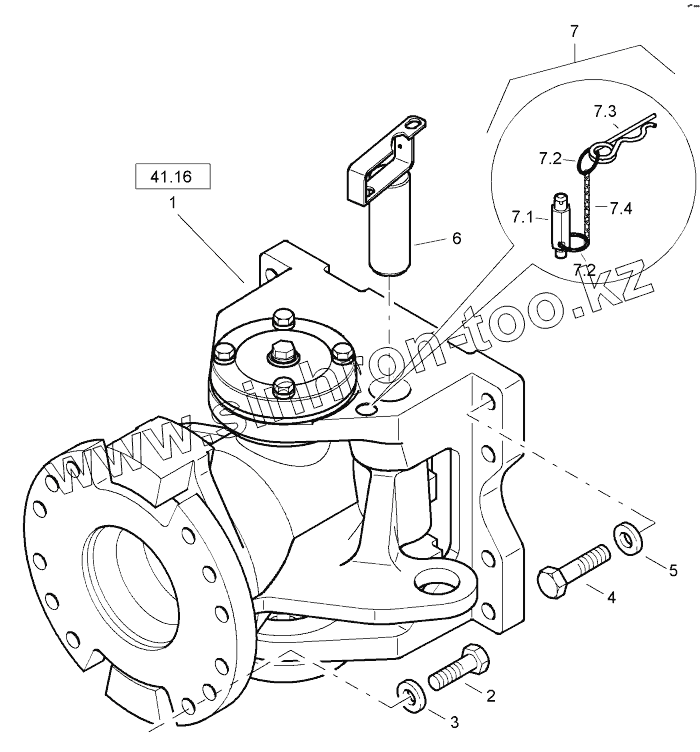

Позиция на иллюстрации Заводской номер детали Название детали
1 58040207 Link, assembled
2 07132026 Hexagon bolt
3 08512136 Washer
4 07132041 Hexagon bolt
5 08512136 Washer
6 58040249 Locking pin
7 58040260 Fastening pin
7.1 58040259 Fastening pin
7.2 05939901 Key ring
7.3 05994004 Spring cotter
7.4 00911227 Knotted link chain
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
