Каталог запасных частей к технике: BOMAG BW 211D-40. Heating climatic unit

Тип техники

Марка

Модель

Схема

05579115

1

1

2

3

3

3

3

3

3

4

5

5

6

6

7

8

8

9

9

9

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

23

23

23

24

24

24

24

24

24

25

25

26

26

26

26

27

27

28

28

29

30

30

31

31

32

33

33

34

35

36

36

37

37

37

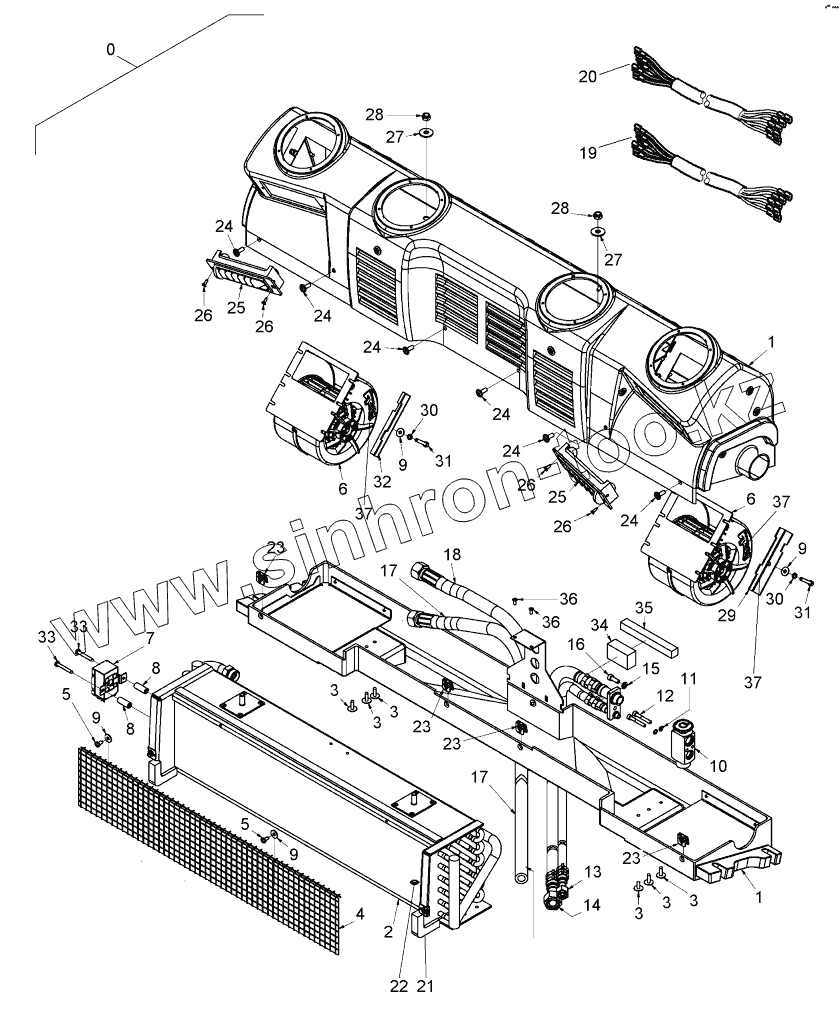

Позиция на иллюстрации	Заводской номер детали		Название детали
05579115	05579115		Heating climatic unit
1	05579299		Evaporator housing
2	05579300		Evaporator battery
3	05579241		Rivet,blind
4	05579301		Grid
5	05579302		Screw
6	05579242		Heater blower incl. Pos. 28
7	05579103		Thermostat
8	05579104		Solenoid valve
9	08621053		Washer
10	05579057		Expansion valve
11	05579304		Safety washer
12	07230533		Socket-head cap screw
13	05579305		Air conditioning hose
14	05579306		Air conditioning hose
15	08530612		Spring washer
16	07230606		Socket-head cap screw
17	05579288		Hose
18	05579289		Hose
19	05579243		Wire harness
20	05579244		Wire harness
21	05579307		Sensor connection
22	05579246		Temperature sensor
23	05579252		Nut
24	07210612		Lens head screw
25	05579250		Discharge grid
26	05579251		Screw
27	08621084		Washer
28	08130813		Safety nut
29	05579308		Blower bracket
30	08530509		Spring washer
31	07230549		Socket-head cap screw
32	05579310		Blower bracket
33	05579309		Screw
34	05579311		Expanded rubber
35	05579184		Insulating mat
36	05579312		Rivet,blind
37	05579318		Resistor

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
