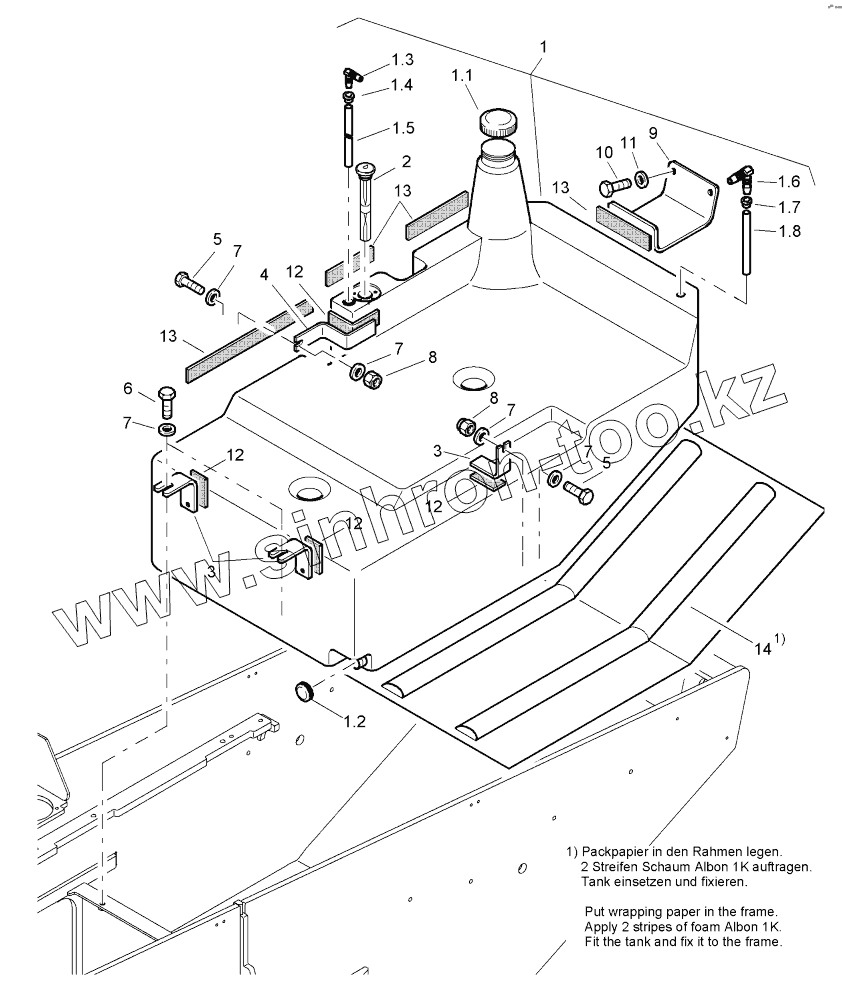

Каталог запасных частей к технике: BOMAG BW 211D-40. Fuel Tank

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

2

3

3

4

5

5

6

7

7

7

7

7

8

8

9

10

11

12

12

12

12

13

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58060218		Fuel tank
1.1	06550011		Tank cover
1.2	06550015		Cap
1.3	05553459		Angular union
1.4	05825007		Tube wall duct
1.5	05571618		Hose
1.6	05553453		Angular union
1.7	05825008		Tube wall duct
1.8	06600004		Plastic hose
2	05973124		Fuel level indicator
3	58060100		Angle
4	58060187		Angle
5	07141039		Hexagon bolt
6	07141030		Hexagon bolt
7	08752106		Spring washer
8	08131016		Safety nut
9	58060226		Angle
10	07141027		Hexagon bolt
11	08752106		Spring washer
12	00652108		Expanded rubber
13	00652109		Expanded rubber
14	00980041		Foam

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
