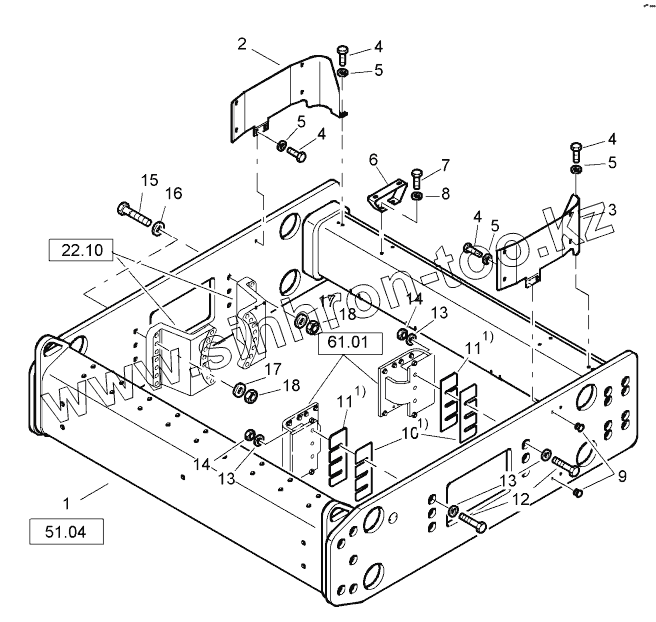

Каталог запасных частей к технике: BOMAG BW 211D-40. Front Frame

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

5

5

5

6

7

8

9

10

11

11

12

13

13

13

14

14

15

16

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58020435		Front frame, assembled
2	58020445		Hose support
3	58020446		Hose support
4	07141234		Hexagon bolt
5	08511324		Washer
6	58020434		Spacer piece
7	07141224		Hexagon bolt
8	08511324		Washer
9	06510208		Plug
10	58010248		Shim
11	58010249		Shim
12	07132033		Hexagon bolt
13	08752210		Spring washer
14	08402011		Hexagon nut
15	07132033		Hexagon bolt
16	08752210		Spring washer
18	08402011		Hexagon nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
