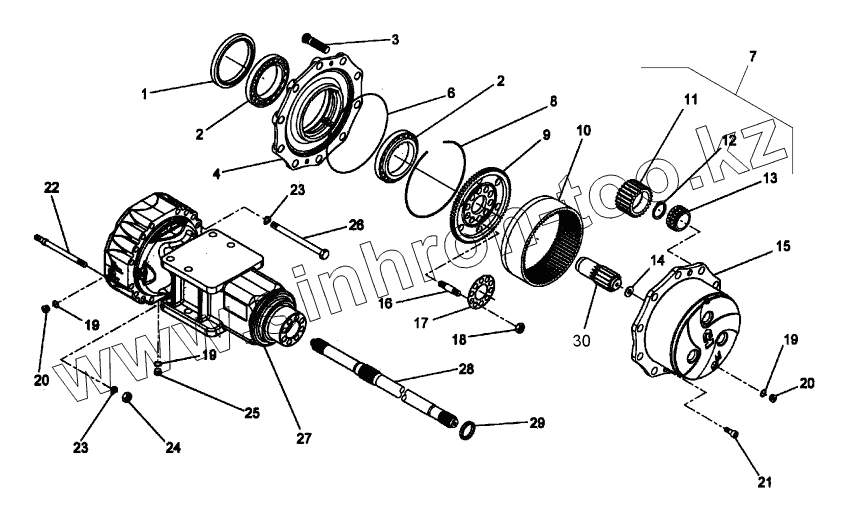

Каталог запасных частей к технике: BOMAG BW 211D-40. Drive Axle

Тип техники

Марка

Модель

Схема

1

2

2

3

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

19

20

20

21

22

23

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	32010011		Sealing ring
2	32010024		Bearing
3	32010105		Wheel bolt
4	32010071		Wheel hub
6	32010003		O-ring
7	32010074		Planetary housing
8	32010099		Circlip
9	32010073		Intern.gear wheel carrier
10	32010097		Ring gear
11	32010098		Planet gear
12	32010021		Circlip
13	32010100		Bearing
14	32010067		Stop disc
15	32010072		Planetary housing
16	32010068		Pin screw
17	32010069		Securing plate
18	32010040		Nut
19	32010044		Sealing ring
20	32010104		Plug
21	32010059		Countersunk screw
22	32010092		Pin screw
23	32010043		Spring washer
24	32010035		Nut
25	32010064		Plug
26	32010054		Screw
27	32010094		Axle housing
28	32010093		Shaft
29	32010019		Sealing ring
30	32010070		Pinion
