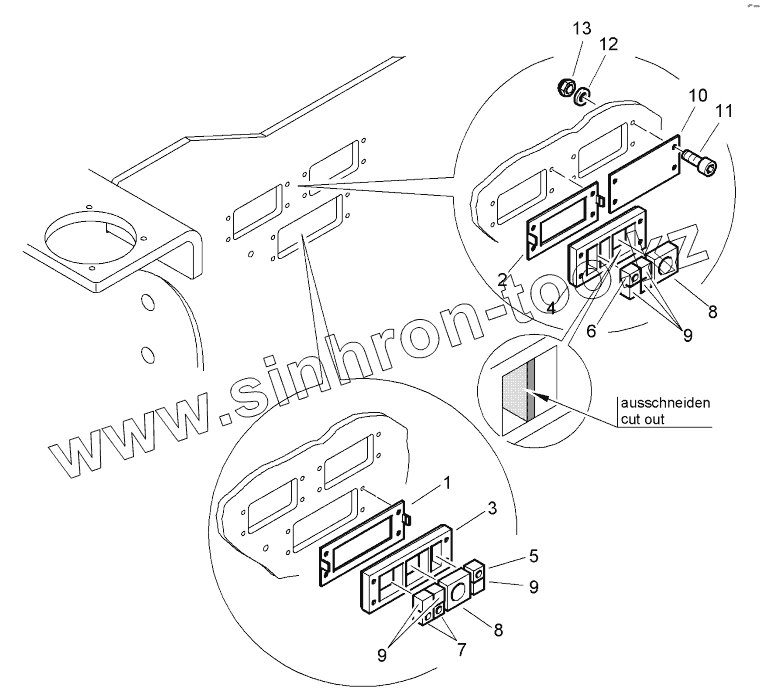

Каталог запасных частей к технике: BOMAG BW211D-40. Wiring Harness

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
3
5
6
7
8
8
9
9
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 05756848 Frame
3 05756840 Plate
5 05756811 Wall duct
6 05756813 Wall duct
7 05756850 Wall duct
8 05756818 Wall duct
9 05756844 Plug
10 05756849 Plate
11 07230549 Socket-head cap screw
12 08510511 Washer
13 08130508 Safety nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
