Каталог запасных частей к технике: BOMAG BW211D-40. VM11-BTM prof

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16

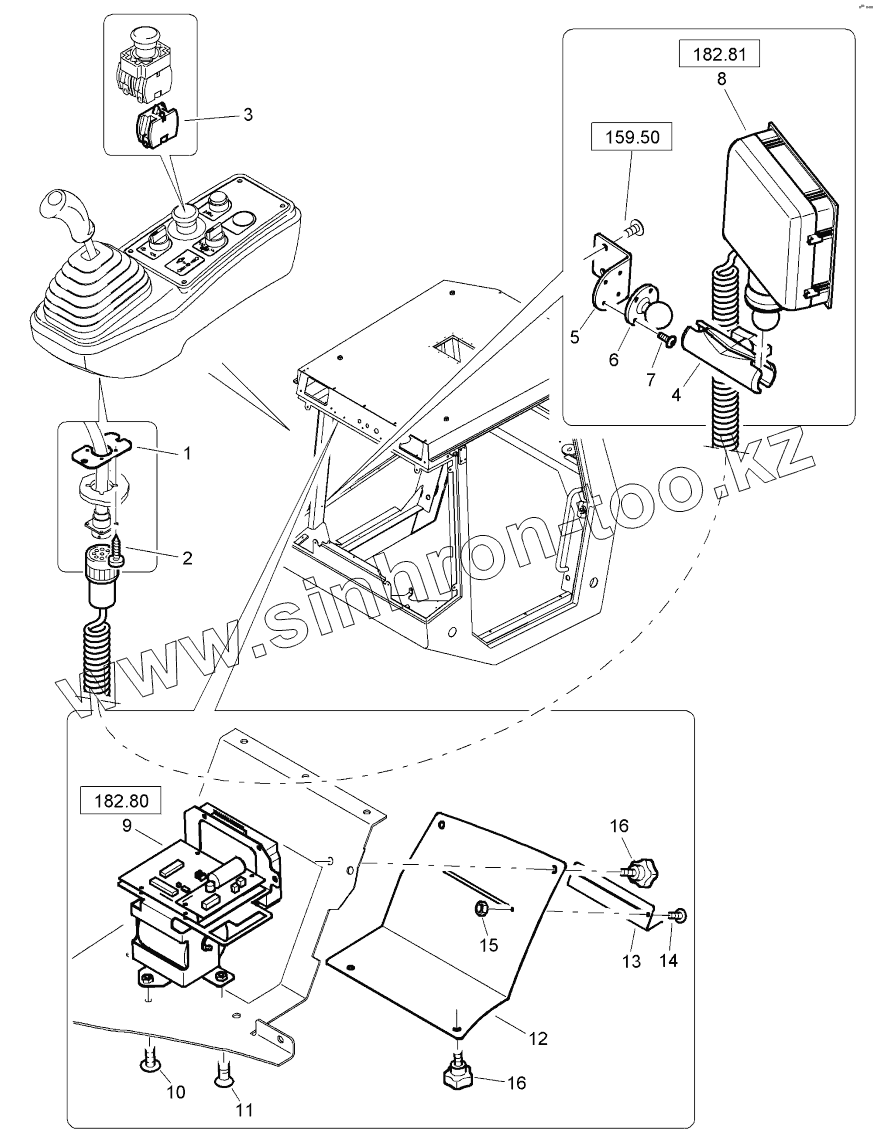

Позиция на иллюстрации Заводской номер детали Название детали
1 87003293 Plate
2 07210320 Slotted fillister head screw
3 05762301 Switch,normally closed
4 05991408 Holder
5 58203116 Holder
6 05991409 Receptacle
7 07210890 Lens head screw
8 58270193 LCD-display
9 58270186 Printer, assembled
10 07210893 Lens head screw
11 07320617 Countersunk screw
12 58203082 Cover
13 58003591 Cover
14 07210316 Lens head screw
15 08130305 Safety nut
16 06421251 Star knob
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
