Каталог запасных частей к технике: BOMAG BW211D-40. S5-ROPS-FOPS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
11
12
19
20
21
22
23
23
24
25
26
27
28
31
32
33
34
50
51

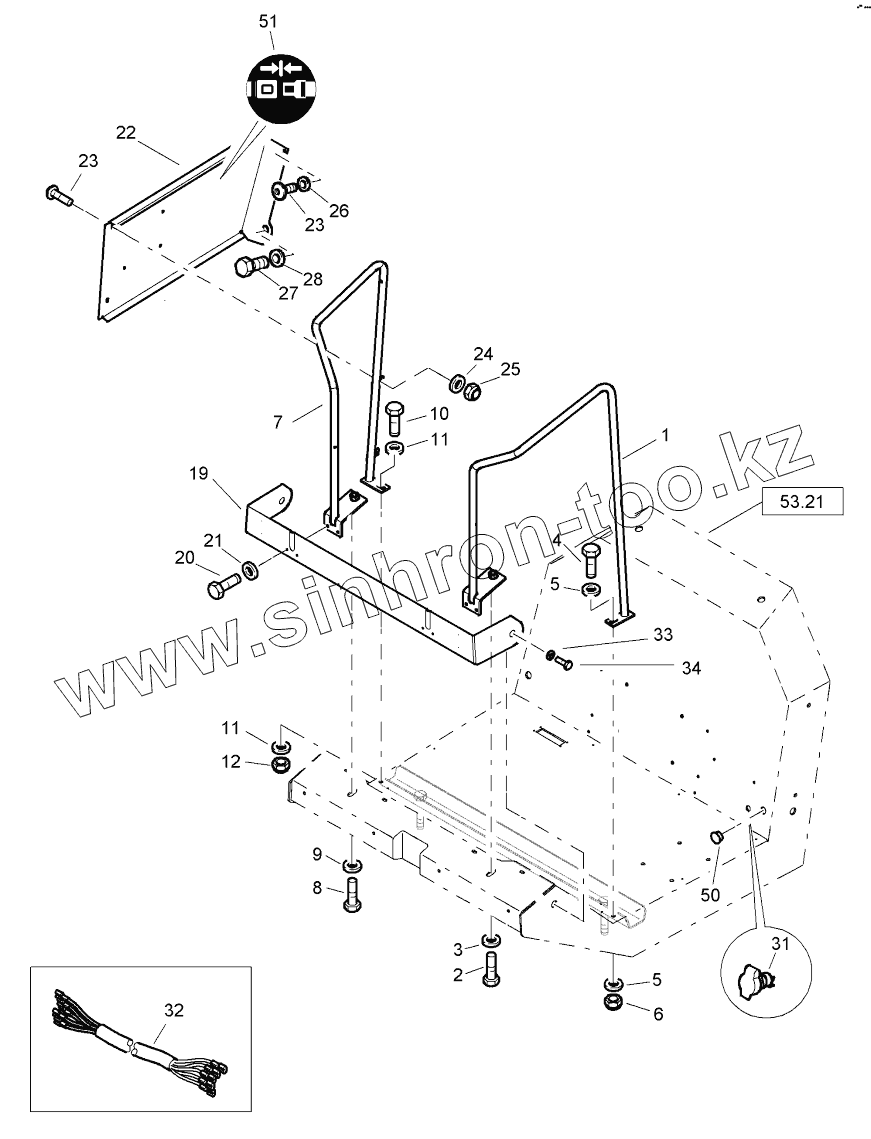

Позиция на иллюстрации Заводской номер детали Название детали
1 58203352 Railing
2 07141627 Hexagon bolt
3 08752170 Spring washer
4 07141238 Hexagon bolt
5 08511325 Washer
6 08131218 Safety nut
7 58203354 Railing
8 07141627 Hexagon bolt
9 08752170 Spring washer
10 07141238 Hexagon bolt
11 08511325 Washer
12 08131218 Safety nut
19 58203510 Plate
20 07140824 Hexagon bolt
21 08752084 Spring washer
22 58203409 Plate
23 07210896 Lens head screw
24 08510818 Washer
25 08130813 Safety nut
26 08752084 Spring washer
27 07142436 Hexagon bolt
28 08752240 Spring washer
31 05755615 Socket
32 58260295 Wire harness
33 08752240 Spring washer
34 07142437 Hexagon bolt
50 06510291 Plug
51 00832477 Decal, indication
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
