Каталог запасных частей к технике: BOMAG BW211D-40. Roller drum, assembled

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

14

15

15

16

16

19

20

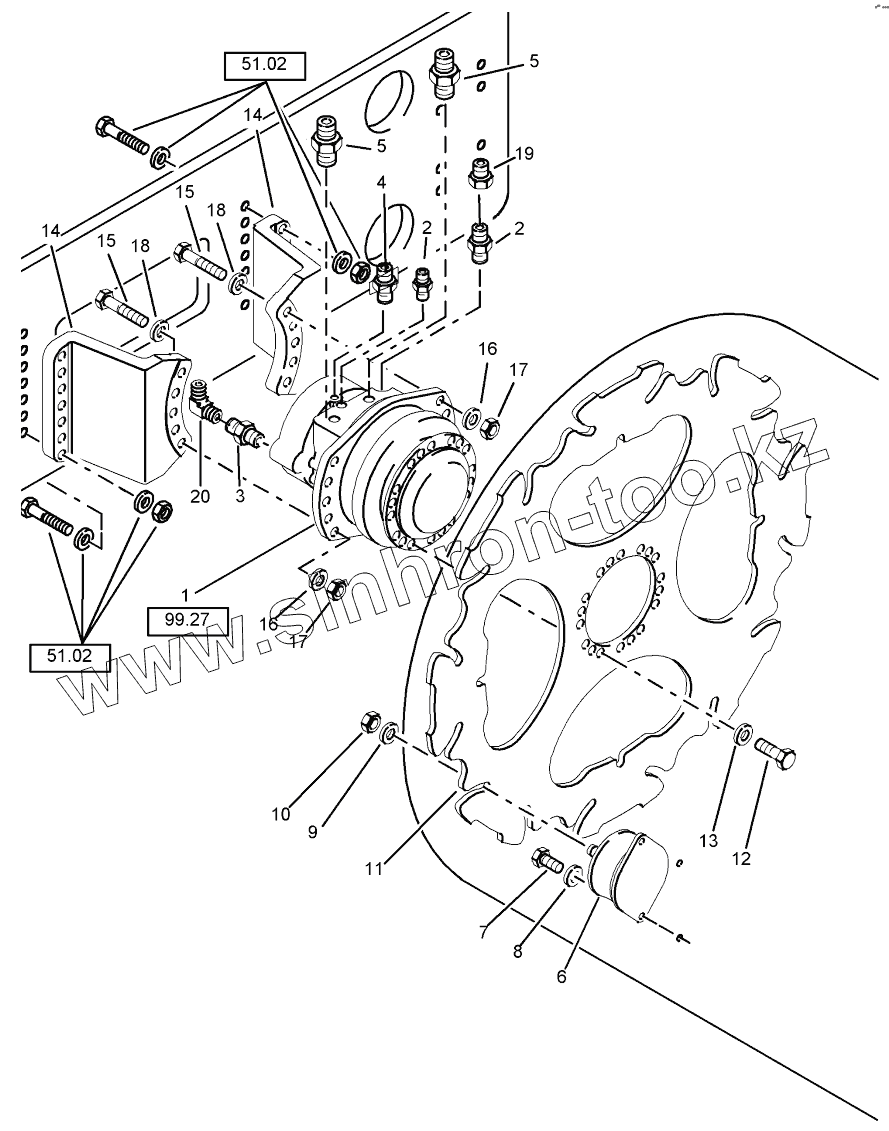

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05818224		Travel motor
2	05548013		Double-ended union
3	05540011		Double-ended union
4	05540009		Double-ended union
5	05548034		Socket
6	06129902		Rubber buffer
7	07141233		Hexagon bolt
8	08511324		Washer
9	08752210		Spring washer
10	08112025		Hexagon nut
11	58130114		Drive disc
12	07141641		Hexagon bolt
13	08511730		Washer
14	58130103		Transmission support
15	07132037		Hexagon bolt
16	08512136		Washer
19	05542287		Reducing union
20	05542126		Angular union

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
