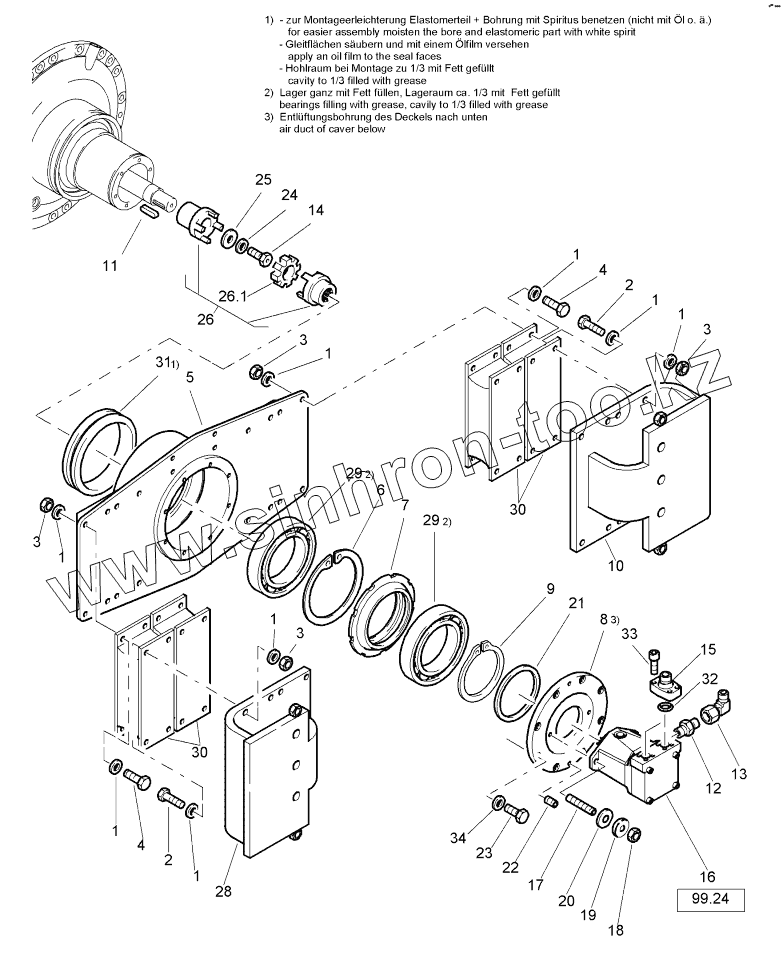

Каталог запасных частей к технике: BOMAG BW211D-40. Roller drum, assembled

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

1

2

2

3

3

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

28

29

29

30

30

31

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	08511324		Washer
2	07141248		Hexagon bolt
3	08111218		Hexagon nut
4	07141242		Hexagon bolt
5	58010118		Side piece
6	09227400		Circlip,internal
7	58010492		Spacer ring
8	58010885		Cover
9	09216100		Circlip,external
10	58010634		Spacer piece
11	09182404		Fitting key
12	05540073		Socket
13	05542126		Angular union
14	58010287		Bleeder screw
15	05540058		Socket
16	05817004		Vibration motor
17	07581208		Pin screw
18	08111218		Hexagon nut
19	09280113		Spherical washer
20	09280215		Conical socket
21	06235360		V-ring
22	06510183		Screw plug
23	07141032		Hexagon bolt
24	08511021		Washer
25	58010115		Washer
26	05615052		Coupling
28	58010632		Spacer piece
29	05113032		Ball bearing,grooved
30	06180100		Rubber buffer
31	06260023		Sliding gasket
34	08511021		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
