Каталог запасных частей к технике: BOMAG BW211D-40. Radiator

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

8.1

8.2

9

9

10

10

10

10

11

11

12

14

15

16

17

17

18

19

20

20

21

22

23

25

26

26

27

30

31

32

32

33

34

35

36

37

38

38

39

39

40

40

41

42

43

43

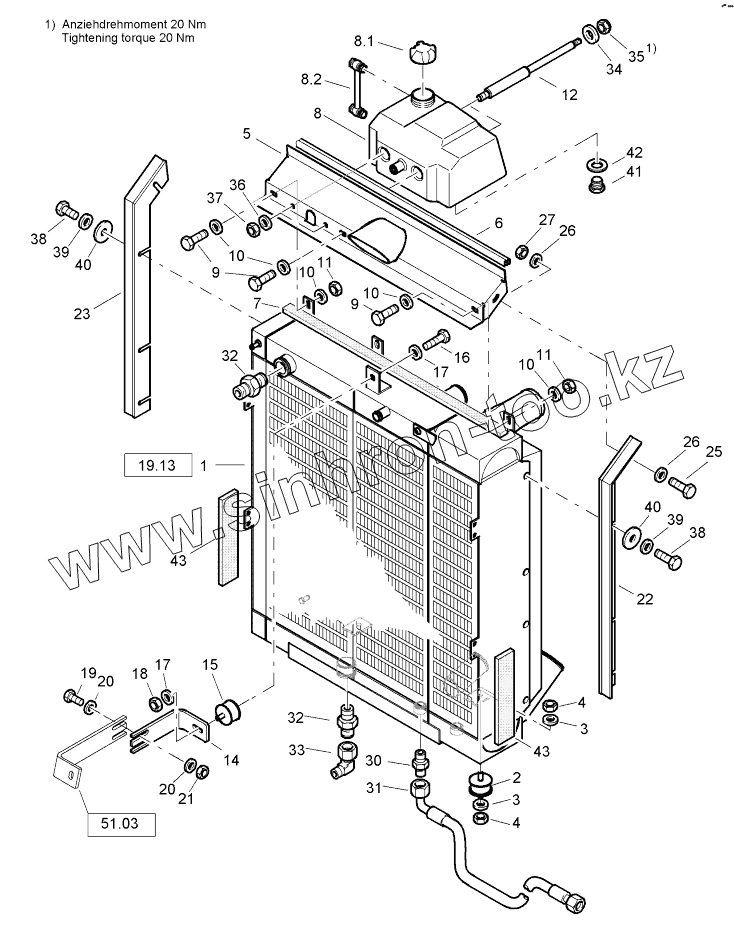

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05903251		Radiator
2	06116081		Rubber buffer
3	08752106		Spring washer
4	08111016		Hexagon nut
5	58190433		Plate
6	00652122		Sealing section
7	00652071		Expanded rubber
8	06550084		Compensation tank
8.1	06550045		Radiator cap
8.2	06550086		Filling level indicator
9	07140824		Hexagon bolt
10	08752084		Spring washer
11	08110813		Hexagon nut
12	58190454		Bolt
14	58190401		Holder
15	06126011		Rubber buffer
16	07141027		Hexagon bolt
17	08752106		Spring washer
18	08111016		Hexagon nut
19	07141030		Hexagon bolt
20	08752106		Spring washer
21	08111016		Hexagon nut
22	58190440		Brush
23	58190439		Brush
25	07140818		Hexagon bolt
26	08752084		Spring washer
27	08110813		Hexagon nut
30	05540087		Double-ended union
31	05554427		Hose
32	05540013		Double-ended union
33	05542128		Angular union
34	40121502		Washer
35	08130813		Safety nut
36	08752106		Spring washer
37	08111016		Hexagon nut
38	07140842		Hexagon bolt
39	08752084		Spring washer
40	08621084		Washer
41	07636004		Screw plug
42	06810341		Gasket
43	05903114		Seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
