Каталог запасных частей к технике: BOMAG BW211D-40. Protection right, assembled

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

28

29

29

30

31

32

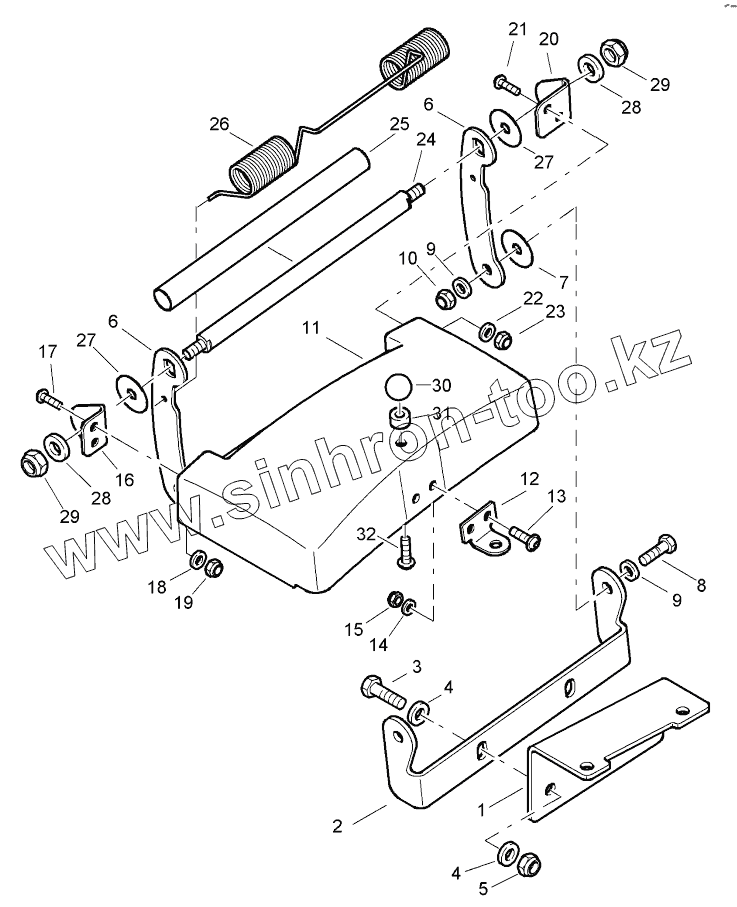

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58203300		Plate
2	58203302		Holder
3	07140834		Hexagon bolt
4	08752084		Spring washer
5	08130813		Safety nut
6	88022567		Lever
7	06810331		Washer
8	07140834		Hexagon bolt
9	08752084		Spring washer
10	08130813		Safety nut
11	58203279		Cover
12	58203303		Plate
13	07210616		Lens head screw
14	08751064		Spring washer
15	08130611		Safety nut
16	58203299		Plate
17	07210616		Lens head screw
18	08751064		Spring washer
19	08130611		Safety nut
20	58203290		Plate
21	07210616		Lens head screw
22	08751064		Spring washer
23	08130611		Safety nut
24	88022548		Shaft
25	00575860		Insulating hose
26	88022549		Spring
27	06810331		Washer
28	08752084		Spring washer
29	08130813		Safety nut
30	06414251		Ball button
31	58203301		round steel bar
32	07210892		Lens head screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
