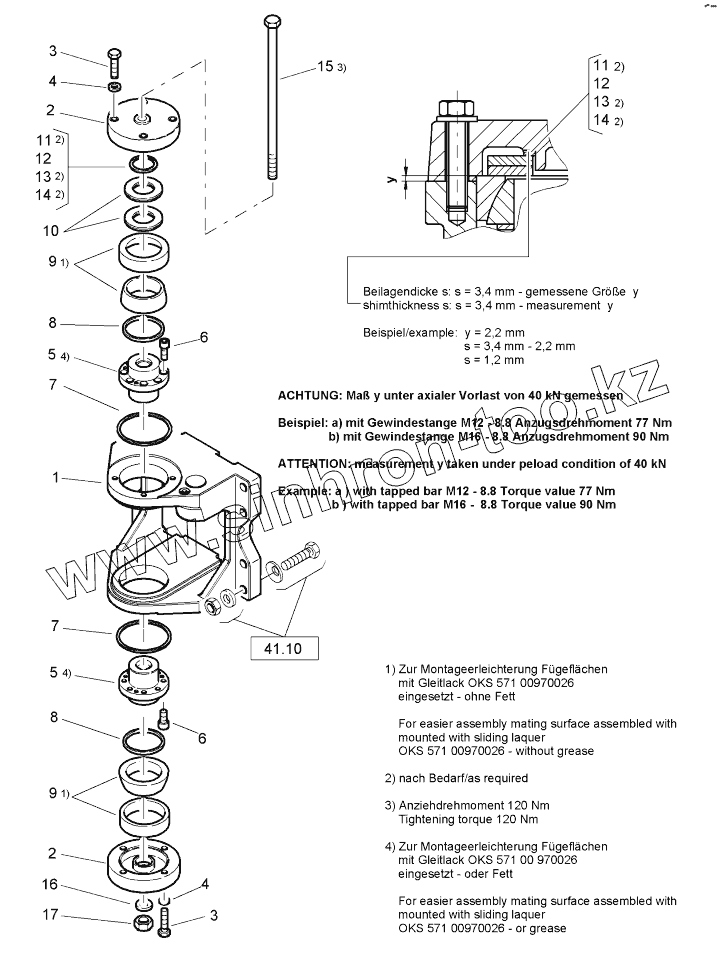

Каталог запасных частей к технике: BOMAG BW211D-40. Link, assembled

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

11

11

12

12

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58040204		Console
2	58040116		Cover
3	07141254		Hexagon bolt
4	08511324		Washer
5	58040112		Bolt
6	07231014		Socket-head cap screw
7	58040118		Sealing ring
8	05522635		Supporting disc
9	05276111		Spherical plain bearing
10	09291102		Belleville spring
11	05521905		Shim
12	05521930		Supporting disc
13	05522001		Shim
14	05522003		Shim
15	07131750		Hexagon bolt
16	08511730		Washer
17	08111620		Hexagon nut
