Каталог запасных частей к технике: BOMAG BW211D-40. Hydraulics
1
1
2
2
3
3
5
5
5
5
6
6
7
8
9
10
10
11
12
13
14
15
15
16
17
17
18
18
19
19
21
21
21
21
22
22
23
24
25
26
27
28
28
29
29
30

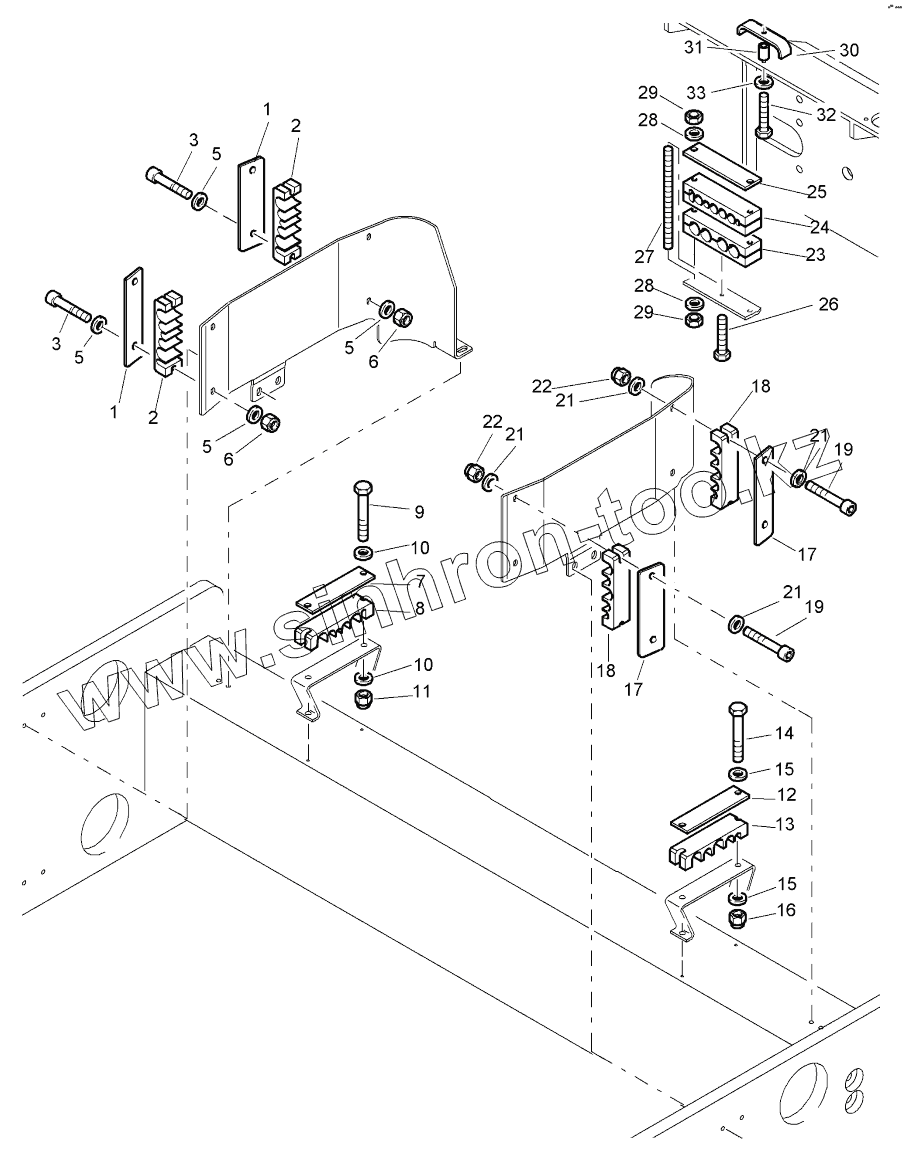

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 58080121 | Pillow block | |
| 2 | 08590820 | Washer | |
| 3 | 08130813 | Safety nut | |
| 4 | 58080195 | Flat steel | |
| 5 | 58080121 | Pillow block | |
| 6 | 08111217 | Hexagon nut | |
| 7 | 58080195 | Flat steel | |
| 8 | 58080120 | Pillow block | |
| 9 | 08111217 | Hexagon nut | |
| 10 | 58080120 | Pillow block | |
| 11 | 08590820 | Washer | |
| 12 | 08130813 | Safety nut | |
| 13 | 58080107 | Pillow block | |
| 14 | 58080103 | Pillow block | |
| 15 | 58080195 | Flat steel | |
| 16 | 07140853 | Hexagon bolt | |
| 17 | 58080192 | Threaded bolt | |
| 18 | 08510817 | Washer | |
| 19 | 08110813 | Hexagon nut | |
| 20 | 58080112 | Flat steel | |
| 20 | 07140856 | Hexagon bolt | |
| 21 | 69230105 | Tube | |
| 22 | 58080123 | Cover plate | |
| 23 | 07231235 | Socket-head cap screw | |
| 24 | 07230847 | Socket-head cap screw | |
| 25 | 08511324 | Washer | |
| 26 | 08510817 | Washer | |
| 27 | 0114312 | Clamping strap | |
| 28 | 0129563 | Wire strap | |
| 29 | 0137852 | Clamp | |
| 30 | 0273775 | Clamping strap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
