Каталог запасных частей к технике: BOMAG BW211D-40. Hydraulic Pump,Vibration

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

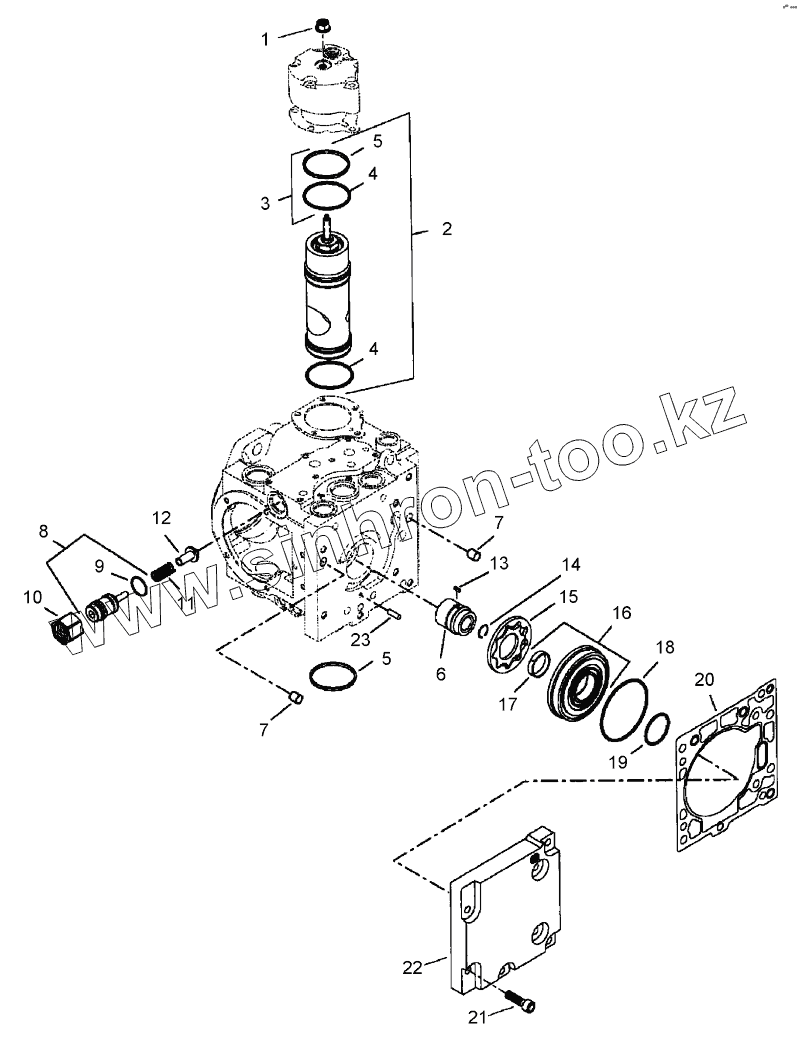

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05996101		Seal lock nut
2	05817652		Servo piston
3	05817259		Piston ring set
4	05817653		Loop ring
5	05817257		Piston ring
6	05818147		Coupling
7	32043052		Pin,cylindric
8	05818141		Plug
9	05818145		Loop ring
10	05817469		Hexagon nut
11	05817181		Spring
12	05818146		Spindle
13	05818135		Fitting key
14	05818136		Spring ring
15	05818137		Ring, gerotor
16	05818138		Cover
17	05817640		Ring, bearing
18	05817643		Loop ring
19	05817642		Loop ring
20	05818148		Gasket
21	05817162		Torx-head bolt
22	05817217		Pump cover
23	05817251		Pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
