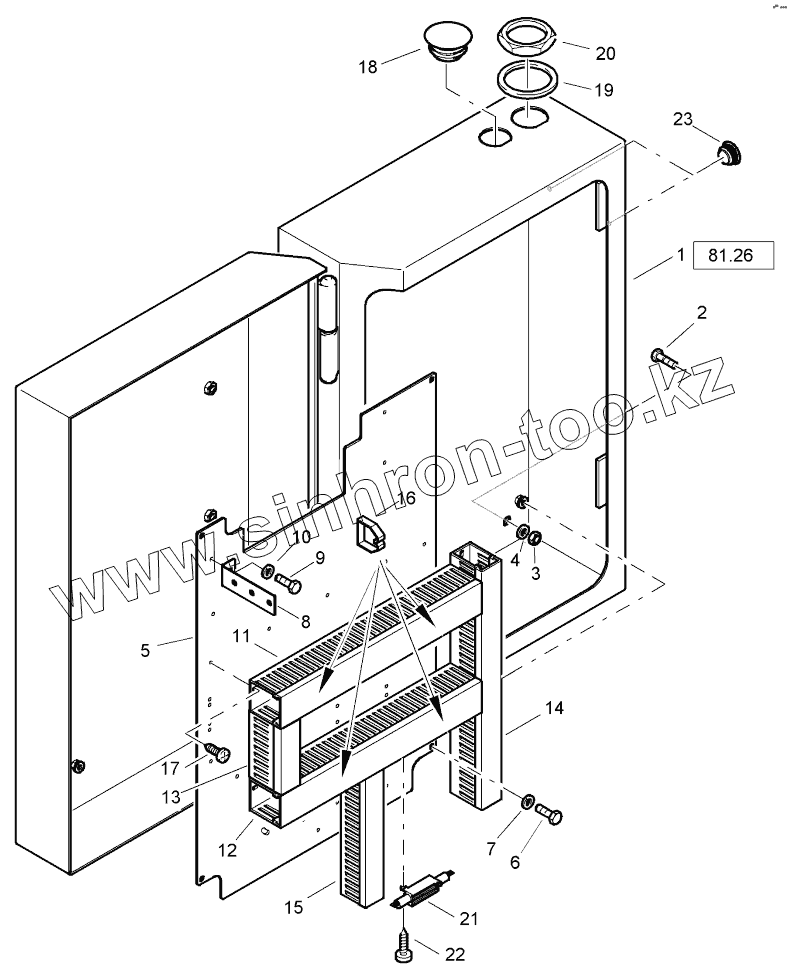

Каталог запасных частей к технике: BOMAG BW211D-40. Central electric

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 58270200 Electrical box, assembled
2 07141038 Hexagon bolt
3 08111016 Hexagon nut
4 08752106 Spring washer
5 58270225 Mounting plate
6 07140622 Hexagon bolt
7 08751064 Spring washer
8 58270178 Supporting plate
9 07140622 Hexagon bolt
10 08751064 Spring washer
11 00654001 Cable channel
12 00654001 Cable channel
13 00654006 Cable channel
14 00654006 Cable channel
15 00654006 Cable channel
16 00654012 Clip
17 07860510 Screw
18 06510356 Plug
19 05756904 Washer
20 05756905 Nut
21 87280141 Resistor
22 07210316 Lens head screw
23 06510357 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
