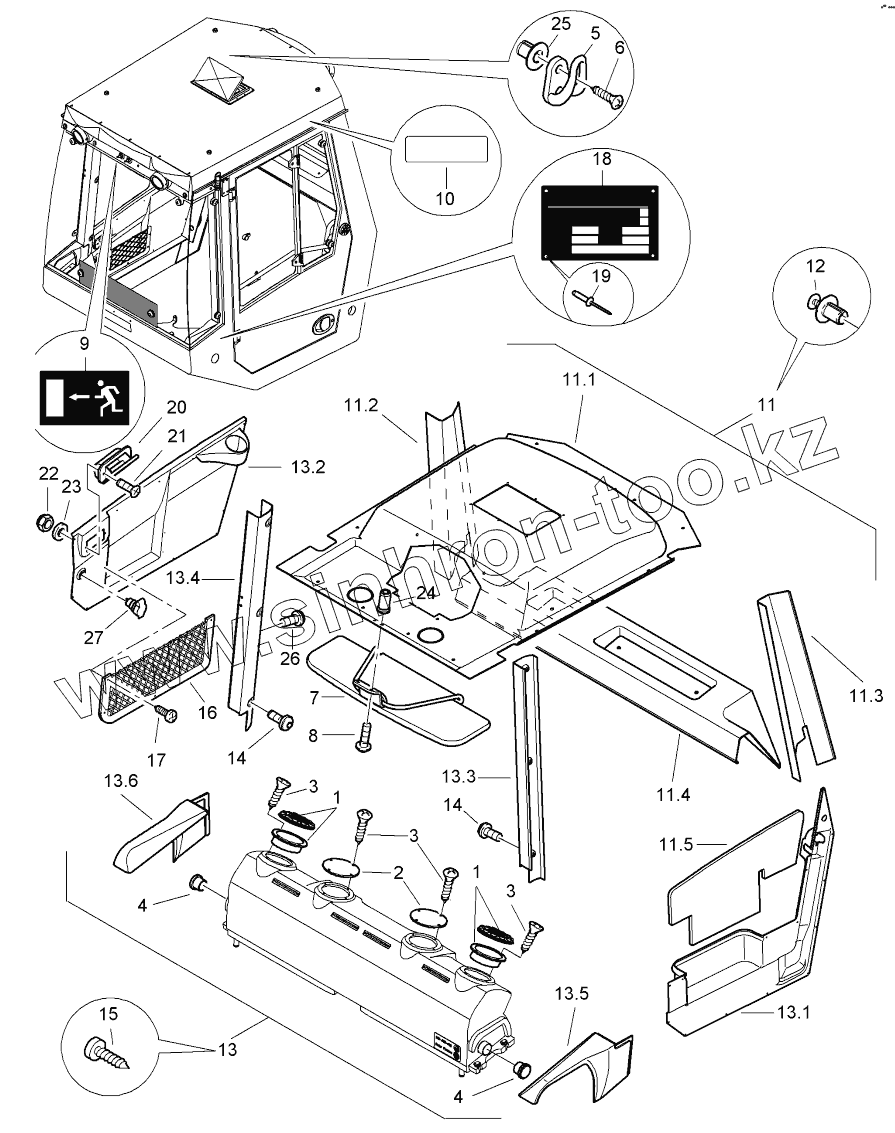

Каталог запасных частей к технике: BOMAG BW211D-40. Cab

Тип техники

Марка

Модель

Схема

1

1

2

3

3

3

4

4

5

6

7

8

9

10

11

11.1

11.3

11.3

11.4

11.5

12

13

13.1

13.2

13.3

13.4

13.5

13.6

14

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05576205		Discharge nozzle
2	58291074		Plate
3	07850316		Parker screw
4	06510248		Plug
5	32121319		Clothes peg
6	07850316		Parker screw
7	05571211		Sun shade
8	07210616		Lens head screw
9	00832315		Decal,indication
10	00830364		Decal
11	58291105		Trim
11.1	58291106		Trim
11.3	58291082		Trim
11.3	58291083		Trim
11.4	58291084		Trim
11.5	58291085		Trim
12	05990009		Rivet
13	58291050		Trim
13.1	58291051		Trim
13.2	58291052		Trim
13.3	58291053		Trim
13.4	58291054		Trim
13.5	58291056		Trim
13.6	58291055		Trim
14	07210616		Lens head screw
15	07813916		Parker screw
16	32110420		Document net
17	07813903		Parker screw
18	92008024		Nameplate
19	05990011		Rivet,blind
20	05571263		Ash tray
21	07310516		Countersunk screw
22	08110508		Hexagon nut
23	08510511		Washer
24	05990050		Nut,blind
25	05990009		Rivet
26	07210891		Lens head screw
27	05755615		Socket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
