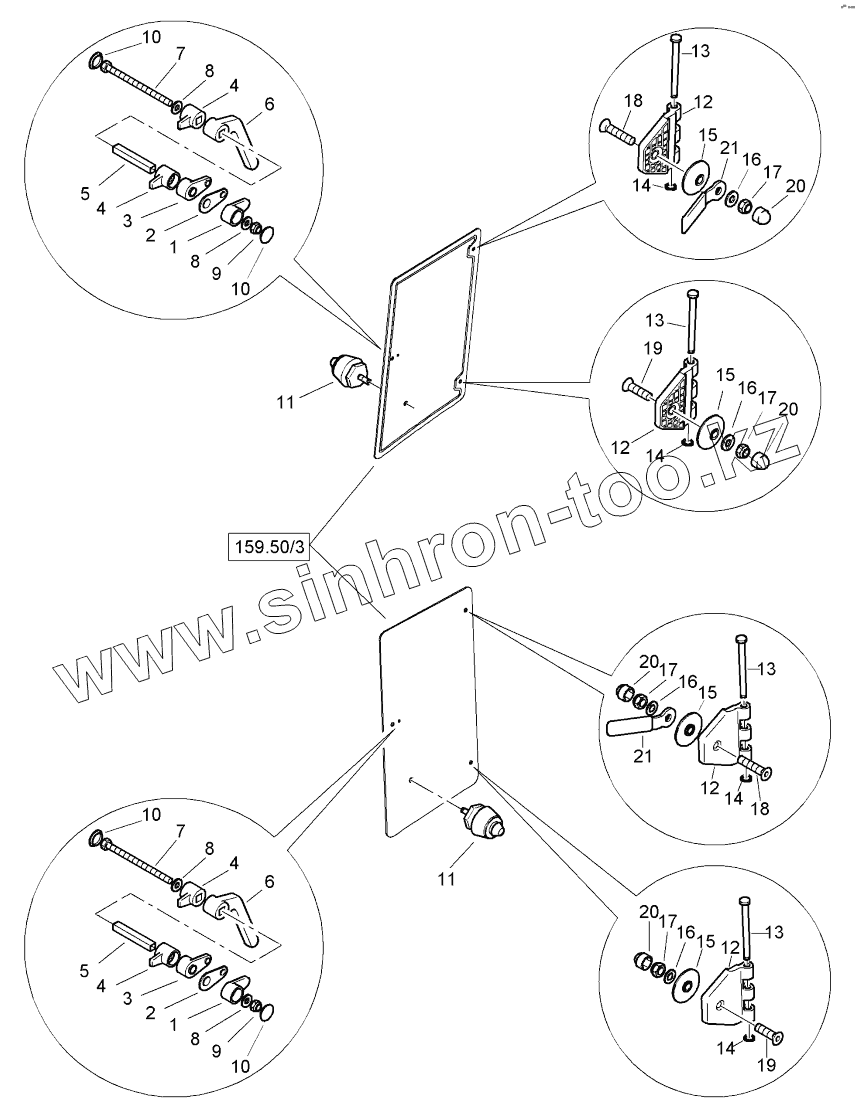

Каталог запасных частей к технике: BOMAG BW211D-40. Cab
1
1
2
2
3
3
4
4
4
4
5
5
6
6
7
7
8
8
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
20
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 58290288 | Base | |
| 2 | 58290378 | Gasket | |
| 3 | 58290287 | Base | |
| 4 | 58290286 | Holder | |
| 5 | 58290284 | Square tube | |
| 6 | 58290285 | Rotating knob | |
| 7 | 07140899 | Hexagon bolt | |
| 8 | 08510817 | Washer | |
| 9 | 08130813 | Safety nut | |
| 10 | 06510294 | Cap, cover | |
| 11 | 05932100 | Locking pin | |
| 12 | 32110270 | Hinge part | |
| 13 | 32110271 | Pin | |
| 14 | 09210101 | Circlip,external | |
| 15 | 32110269 | Plastic washer | |
| 16 | 08510817 | Washer | |
| 17 | 08130813 | Safety nut | |
| 18 | 07320828 | Countersunk screw | |
| 19 | 07320825 | Countersunk screw | |
| 20 | 06510175 | Protection cap | |
| 21 | 58290267 | Handle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
