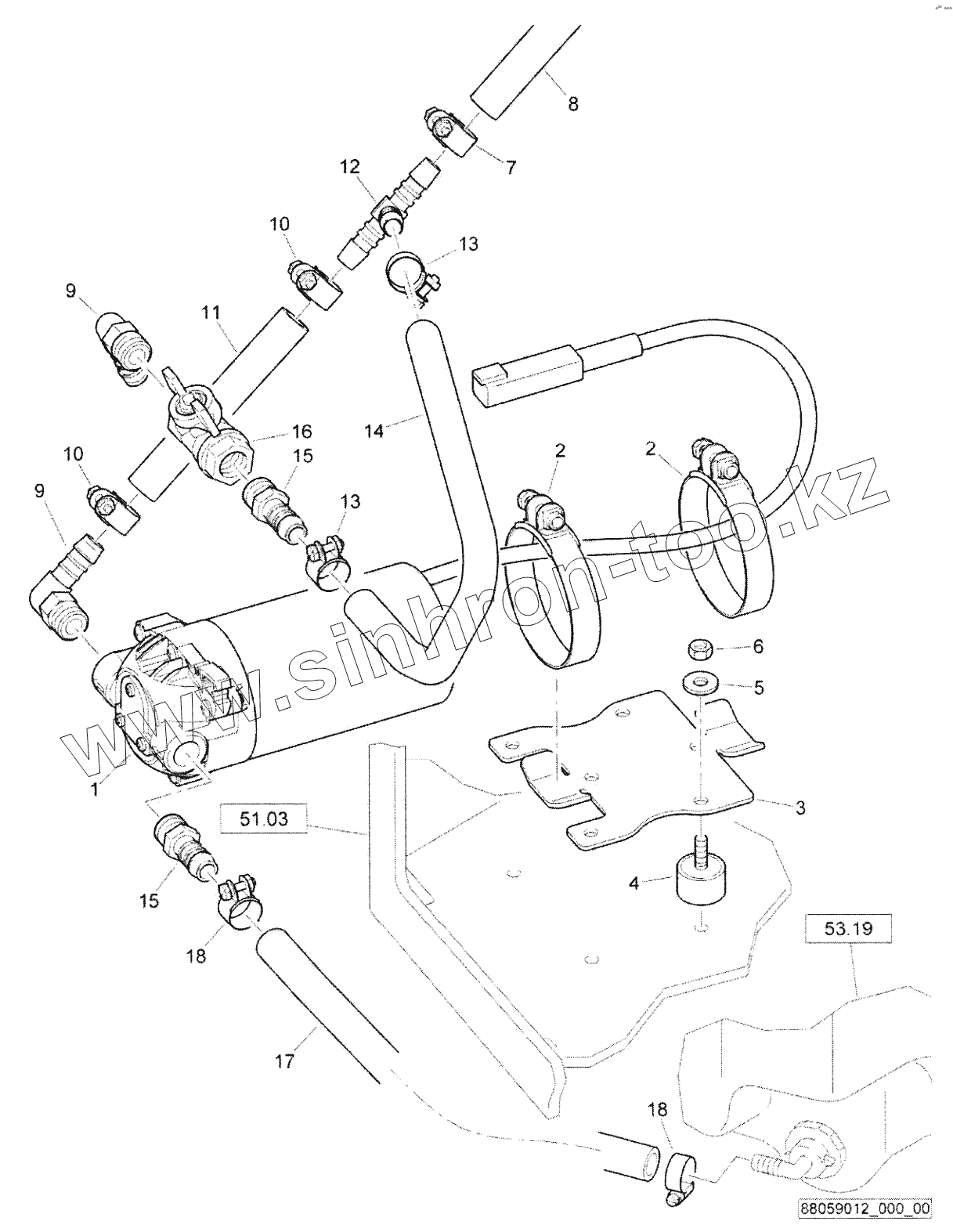

Каталог запасных частей к технике: BOMAG BW120AD-5. Water pump, assembled

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

9

10

10

11

12

13

13

14

15

15

16

17

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05794037		Water pump
2	05551468		Hose clip
3	46320102		Holder
4	06121818		Rubber buffer
5	08751064		Spring washer
6	08110620		Hexagon nut
7	05551413		Hose clip
8	00666006		Water hose
9	05553432		Angular union
10	05551413		Hose clip
11	00666006		Water hose
12	05553706		T-union
13	05551413		Hose clip
14	00666006		Water hose
15	05553339		Double-ended union
16	09510022		Valve, cock
17	00666006		Water hose
18	05551413		Hose clip
