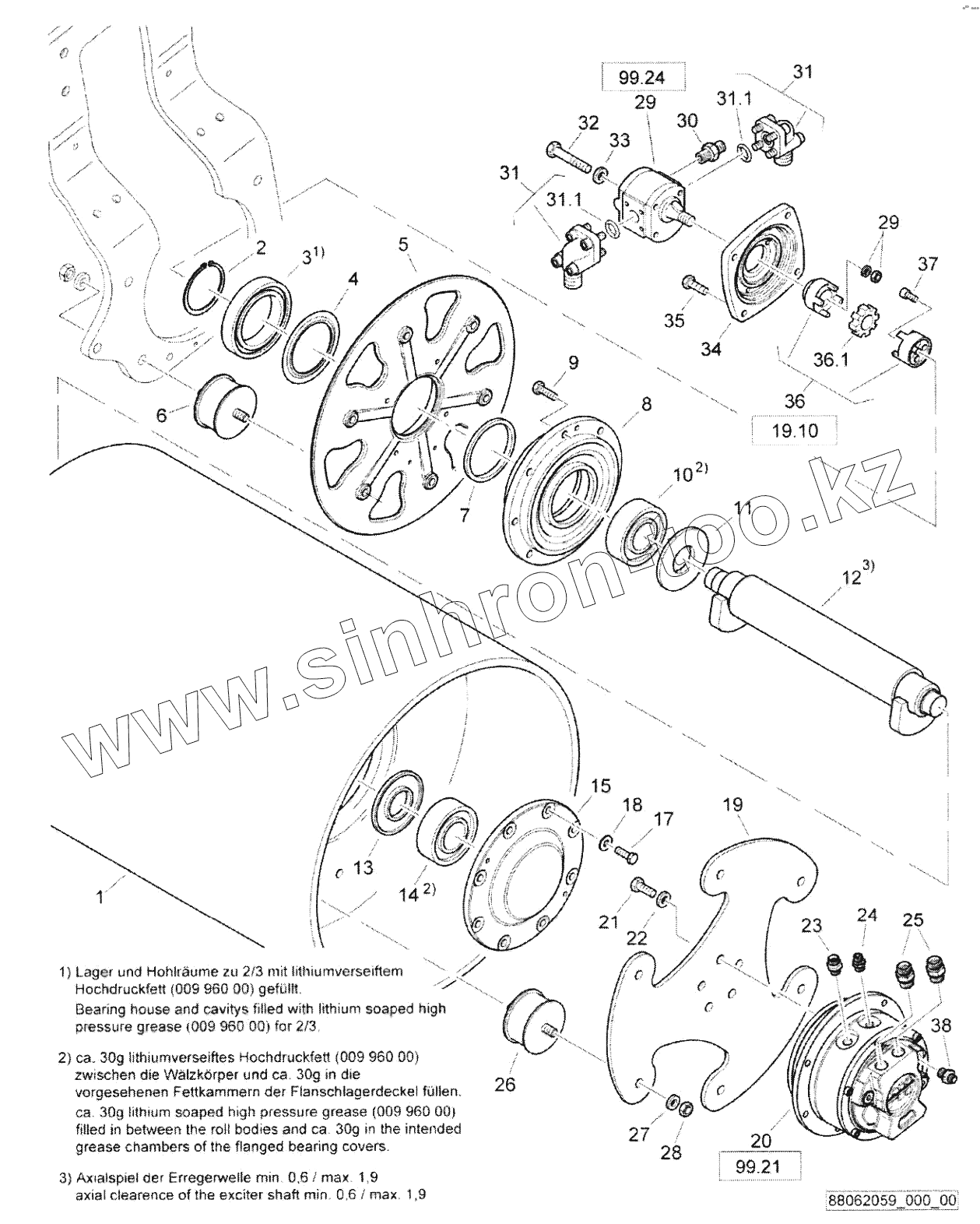

Каталог запасных частей к технике: BOMAG BW120AD-5. Roller drum, assembled
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
31.1
31.1
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 83410141 | Drive roller drum | |
| 2 | 09214900 | Circlip, external | |
| 3 | 05113319 | Ball bearing, grooved | |
| 4 | 05332219 | Nilos ring | |
| 5 | 88062042 | Bearing plate | |
| 6 | 06118715 | Rubber buffer | |
| 7 | 78260115 | Sealing ring | |
| 8 | 78260110 | Housing, bearing | |
| 9 | 07141238 | Hexagon bolt | |
| 10 | 05224294 | Cylinder roller bearing | |
| 11 | 78260302 | Sealing ring | |
| 12 | 88062032 | Exciter shaft | |
| 13 | 78260302 | Sealing ring | |
| 14 | 05224294 | Cylinder roller bearing | |
| 15 | 65450405 | Cover. bearing | |
| 17 | 07141238 | Hexagon bolt | |
| 18 | 08752130 | Spring washer | |
| 19 | 78240210 | Drive disc | |
| 20 | 05816293 | Travel motor | |
| 21 | 07141633 | Hexagon bolt | |
| 22 | 08752170 | Spring washer | |
| 23 | 05540009 | Double-ended union | |
| 24 | 05540008 | Double-ended union | |
| 25 | 05540020 | Double-ended union | |
| 26 | 06118715 | Rubber buffer | |
| 27 | 08752170 | Spring washer | |
| 28 | 08111623 | Hexagon nut | |
| 29 | 05813057 | Hydraulic gear motor | |
| 30 | 05540097 | Double-ended union | |
| 31 | 05548045 | Angular flange union | |
| 31.1 | 06220205 | Loop ring | |
| 32 | 07131057 | Hexagon bolt | |
| 33 | 08511021 | Washer | |
| 34 | 78260201 | Engine cover | |
| 35 | 07141030 | Hexagon bolt | |
| 36 | 05615011 | Coupling | |
| 37 | 07230822 | Socket-head cap screw | |
| 38 | 05548018 | Double-ended union |
