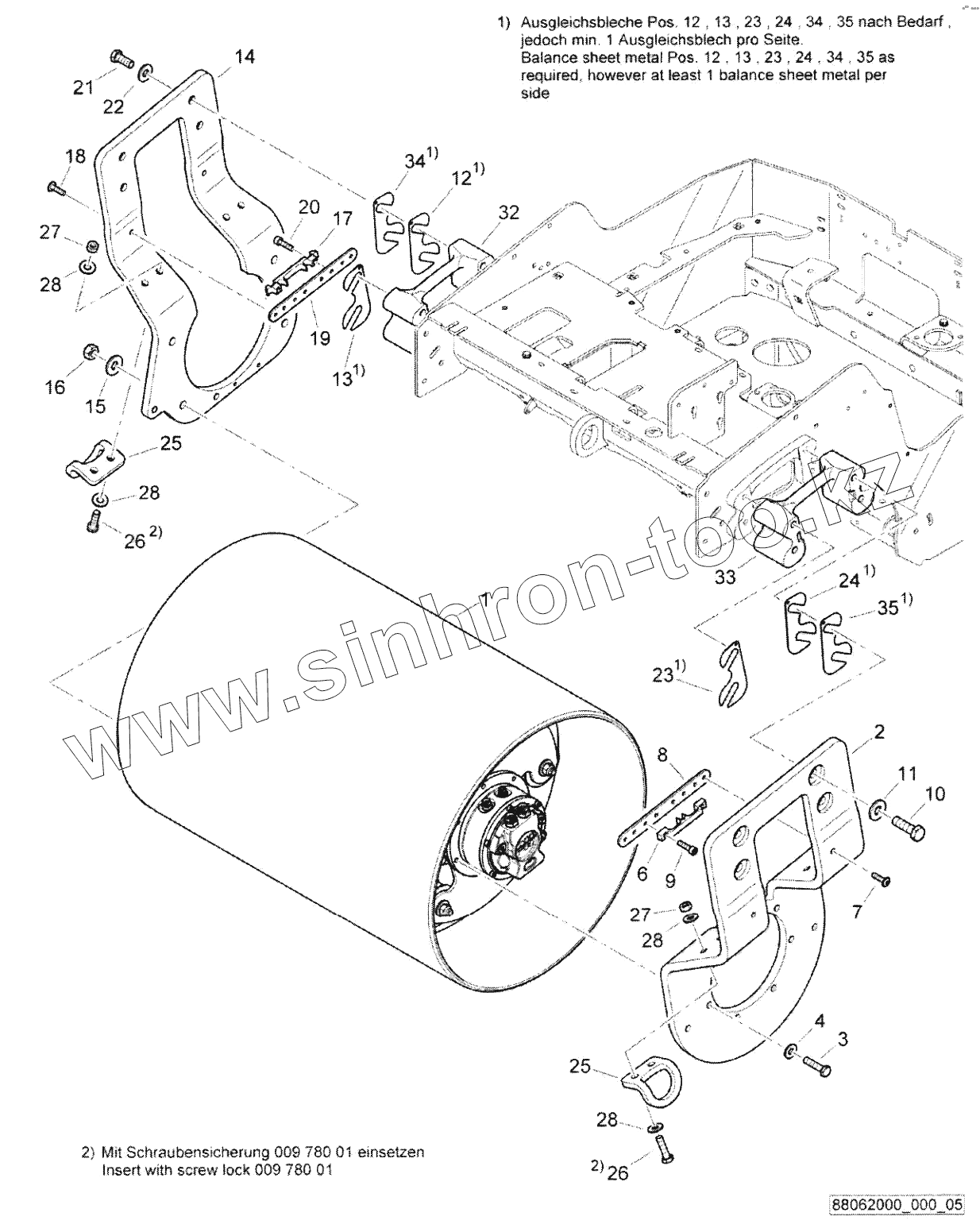

Каталог запасных частей к технике: BOMAG BW120AD-5. Roller drum
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
28
28
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 88062059 | Roller drum | |
| 2 | 88062050 | Support | |
| 3 | 07141238 | Hexagon bolt | |
| 4 | 08511324 | Washer | |
| 6 | 95460197 | Clamp | |
| 7 | 07860530 | Screw | |
| 8 | 88062024 | Holder | |
| 9 | 07860525 | Screw | |
| 10 | 07131664 | Hexagon bolt | |
| 11 | 08752170 | Spring washer | |
| 12 | 88062017 | Compensation plate | |
| 13 | 88062018 | Compensation plate | |
| 14 | 88062049 | Support | |
| 15 | 08752170 | Spring washer | |
| 16 | 08111623 | Hexagon nut | |
| 17 | 88003392 | Clamp | |
| 18 | 07860530 | Screw | |
| 19 | 88062024 | Holder | |
| 20 | 07860525 | Screw | |
| 21 | 07131664 | Hexagon bolt | |
| 22 | 08752170 | Spring washer | |
| 23 | 88062017 | Compensation plate | |
| 24 | 88062018 | Compensation plate | |
| 25 | 46230201 | Loading hook | |
| 26 | 07141251 | Hexagon bolt | |
| 27 | 08111218 | Hexagon nut | |
| 28 | 08752130 | Spring washer | |
| 32 | 46230146 | Spacer piece | |
| 33 | 46230146 | Spacer piece | |
| 34 | 88062022 | Compensation plate | |
| 35 | 88062022 | Compensation plate | |
| 36 | 08510817 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
