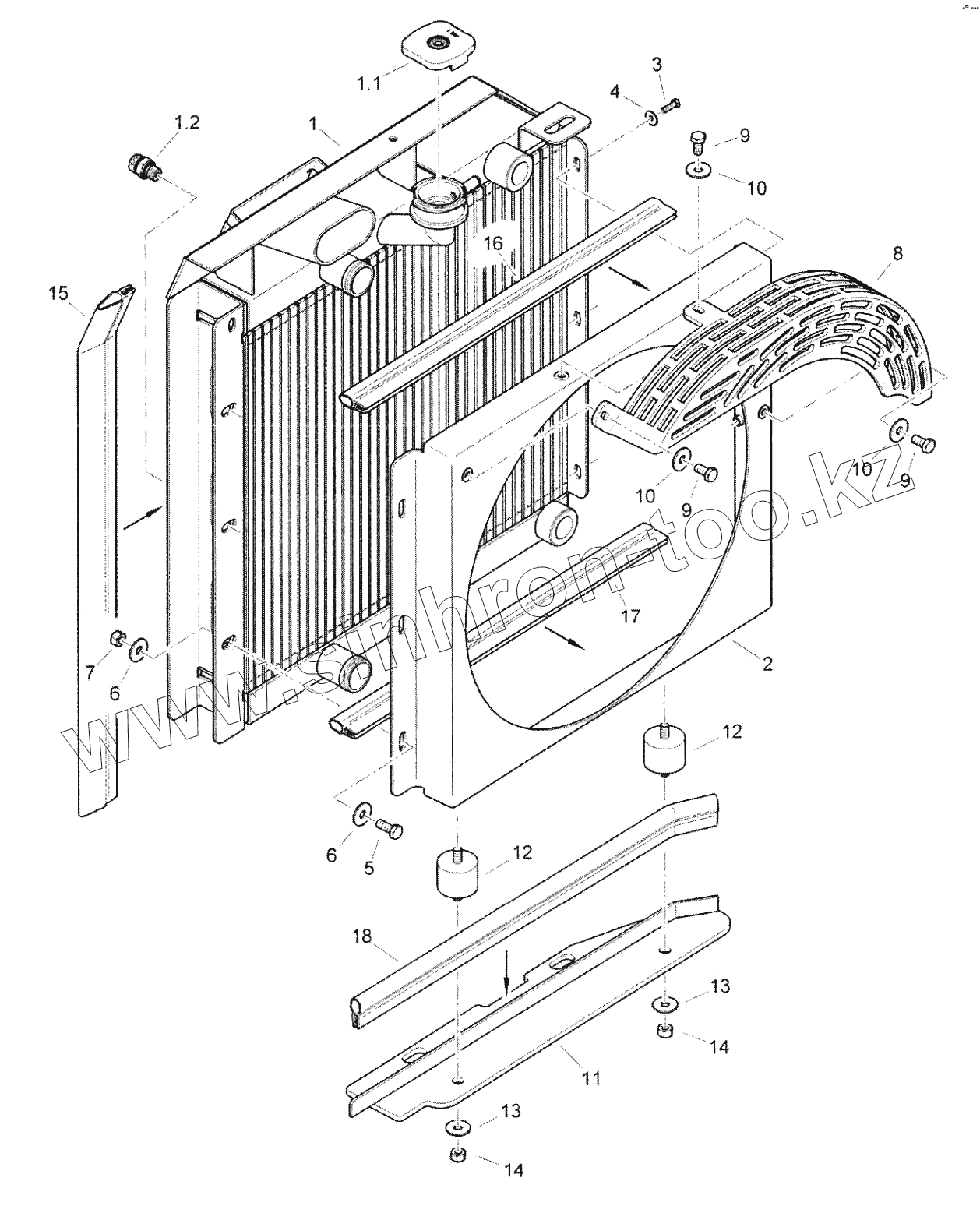

Каталог запасных частей к технике: BOMAG BW120AD-5. Radiator, assembled

Тип техники

Марка

Модель

Схема

1

1.1

1.2

2

3

4

5

6

6

7

8

9

9

9

10

10

10

11

12

12

13

13

14

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	88052074		Radiator block
1.1	05902963		Cover complete
1.2	05540085		Double-ended union
2	88052062		Air box
3	07140524		Hexagon bolt
4	08621000		Washer
5	07140823		Hexagon bolt
6	08621084		Washer
7	08130813		Safety nut
8	88052061		Protective grill
9	07140815		Capscrew, hex head
10	08621084		Washer
11	88052072		Plate
12	06113452		Rubber buffer
13	08621084		Washer
14	08130813		Safety nut
15	00652131		Sealing section
16	00652060		Sealing section
17	00652060		Sealing section
18	00652060		Sealing section

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
