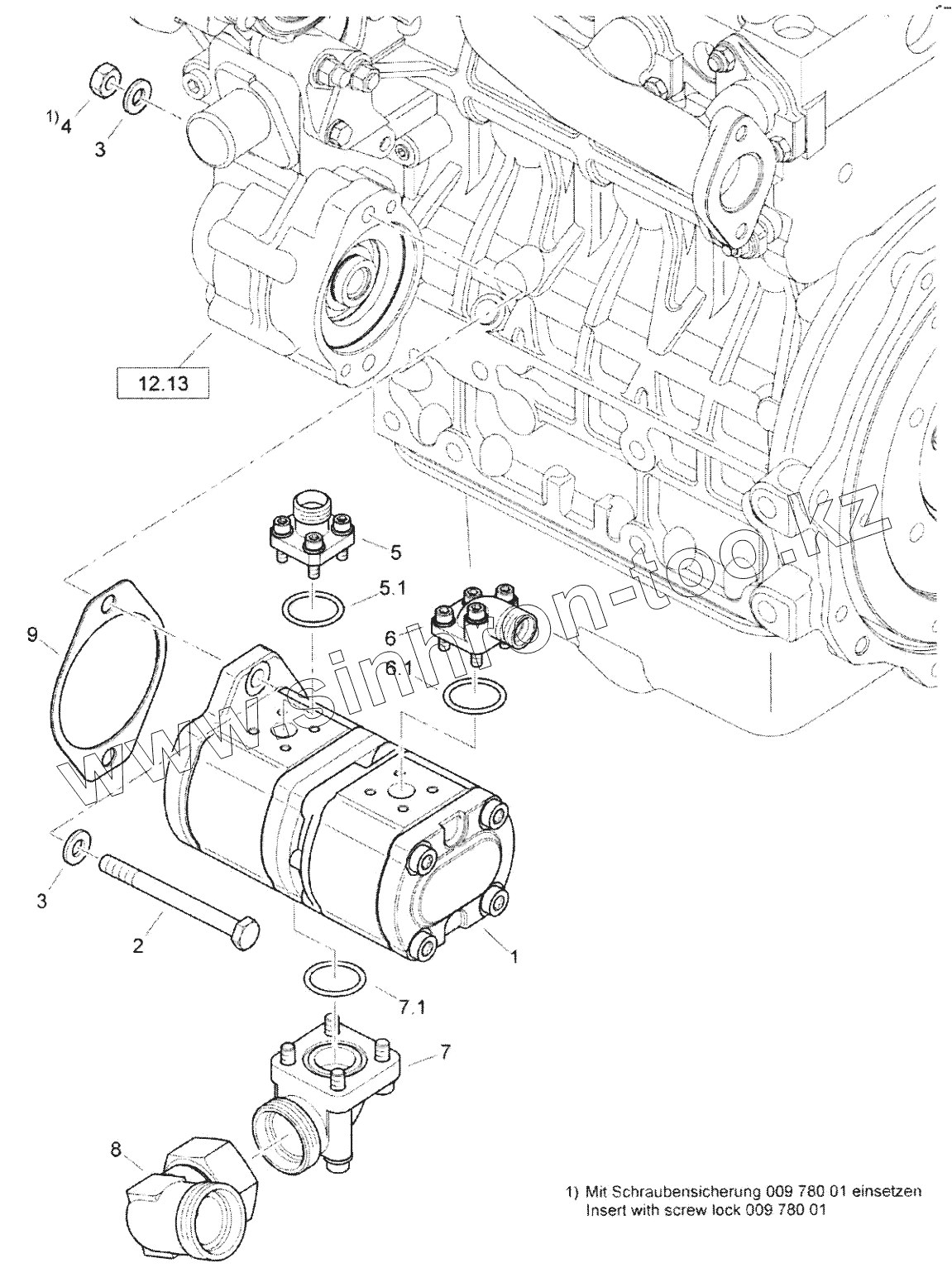

Каталог запасных частей к технике: BOMAG BW120AD-5. Pump Mounting

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
5.1
6
6,1
7
7.1
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 05813299 Hydraulic tandem gear pump
2 07131067 Hexagon bolt
3 08511021 Washer
4 08111016 Hexagon nut
5 05548039 Straight flanged union
5.1 06220205 Loop ring
6 05548045 Angular flange union
6,1 06220205 Loop ring
7 05548310 Angular flange union
7.1 06220269 Loop ring
8 05542129 Angular union
9 95881487 Gasket
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
