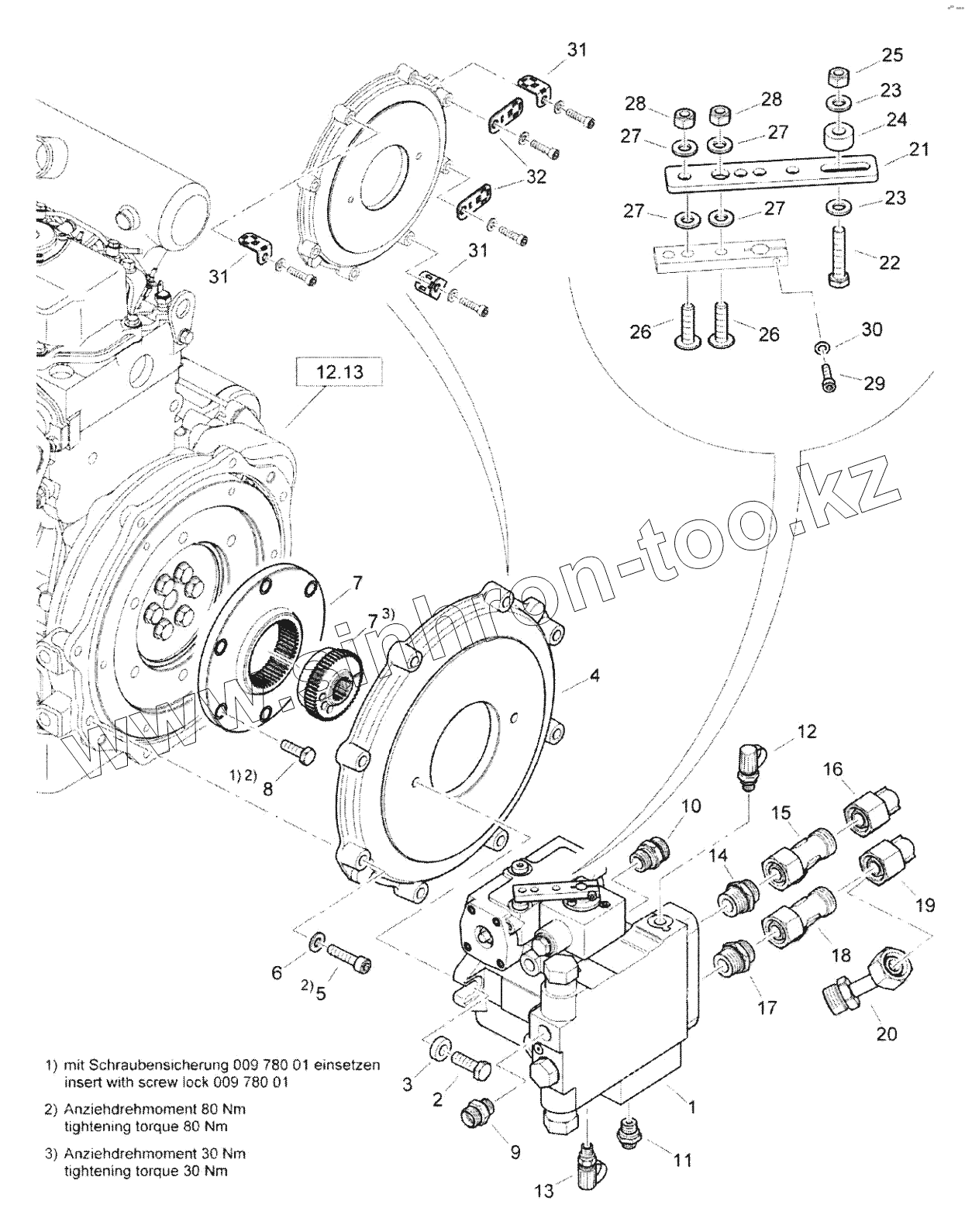

Каталог запасных частей к технике: BOMAG BW120AD-5. Pump Mounting

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

26

27

27

27

27

28

28

29

30

31

31

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05800944		Travel pump
2	07141238		Hexagon bolt
3	75070002		Washer
4	05614818		Pump flange
5	07231028		Socket-head cap screw
6	08752106		Spring washer
7	05614056		Coupling
8	07141234		Hexagon bolt
9	05540010		Double-ended union
10	05540011		Double-ended union
11	05548018		Double-ended union
12	05544012		Test connection
13	05544012		Test connection
14	05540058		Socket
15	05542207		L-union
16	05542137		Angular union
17	05540058		Socket
18	05542207		L-union
19	05542137		Angular union
20	05542388		Union extension
21	95460043		Lever
22	07140846		Hexagon bolt
23	08510817		Washer
24	54240206		Washer
25	08130813		Safety nut
26	07210817		Lens head screw
27	08510817		Washer
28	08130813		Safety nut
29	07230521		Socket-head cap screw
30	08510511		Washer
31	87611962		Cableclip
32	83710721		Cableclip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
