Каталог запасных частей к технике: BOMAG BW120AD-5. Operators Platform

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16

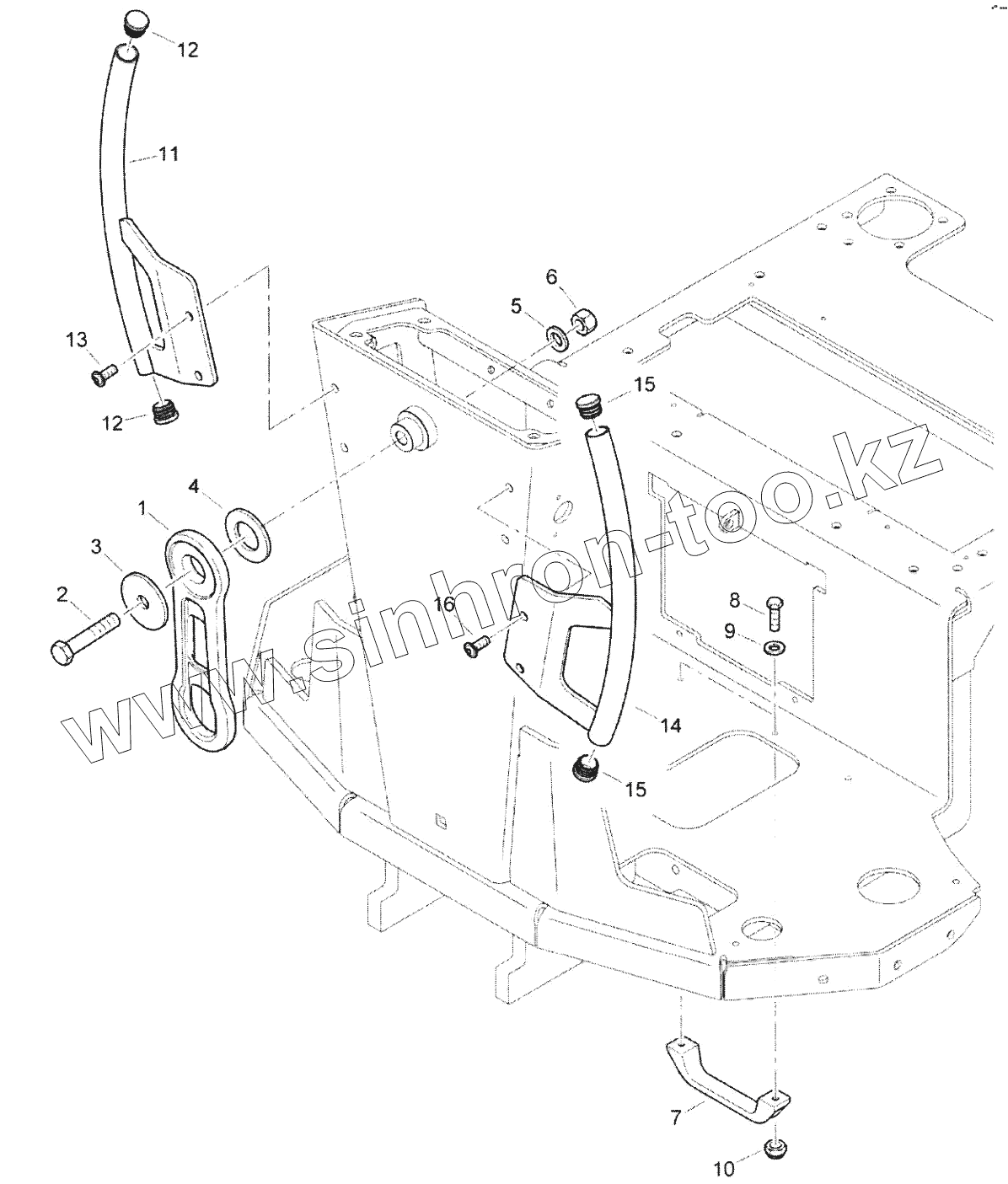

Позиция на иллюстрации Заводской номер детали Название детали
1 46220199 Towing hook
2 07131631 Hexagon bolt
3 08513768 Washer
4 88211547 Washer
5 08511730 Washer
6 08131621 Safety nut
7 05571203 Handle
8 07140633 Hexagon bolt
9 08510612 Washer
10 08130611 Safety nut
11 65240185 Access rail
12 06510374 Plug
13 07211020 Lens head screw
14 65240187 Access rail
15 06510374 Plug
16 07211020 Lens head screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
