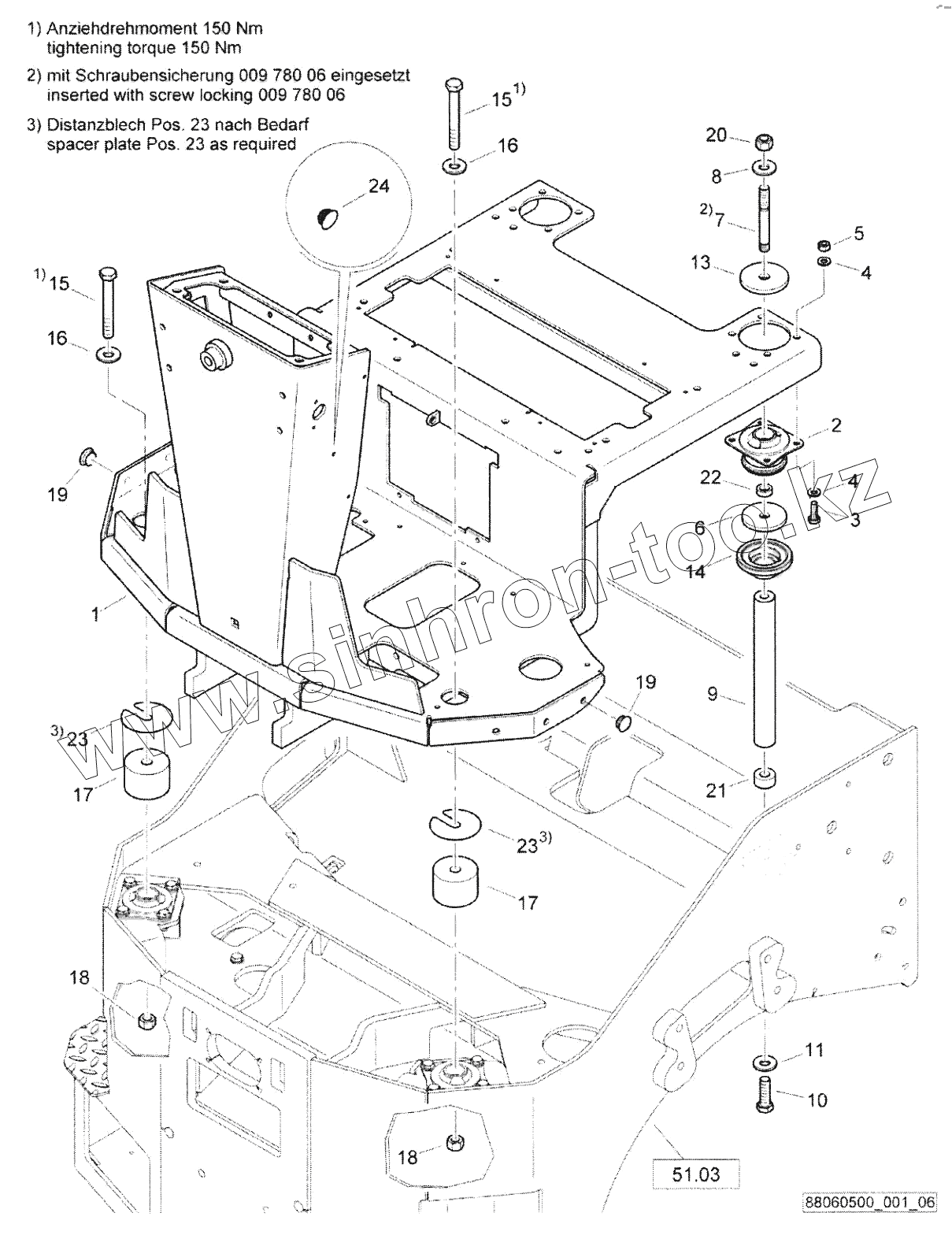

Каталог запасных частей к технике: BOMAG BW120AD-5. Operators Platform

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

13

14

15

15

16

16

17

17

18

18

19

19

20

21

22

23

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	65240180		Operator's platform
2	06170045L		Metacone support
3	07141027		Hexagon bolt
4	08511021		Washer
5	08131016		Safety nut
6	57161206		Washer
7	07591610		Pin screw
8	08752170		Spring washer
9	65240167		Shaft
10	07141648		Hexagon bolt
11	08752170		Spring washer
13	57161206		Washer
14	95650430		Cone
15	07131667		Hexagon bolt
16	08511730		Washer
17	95881552		Washer
18	08131621		Safety nut
19	06510246		Plug
20	08131621		Safety nut
21	65003275		Spacer sleeve
22	57230130		Sleeve
23	65240194		Spacer plate
24	06510215		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
