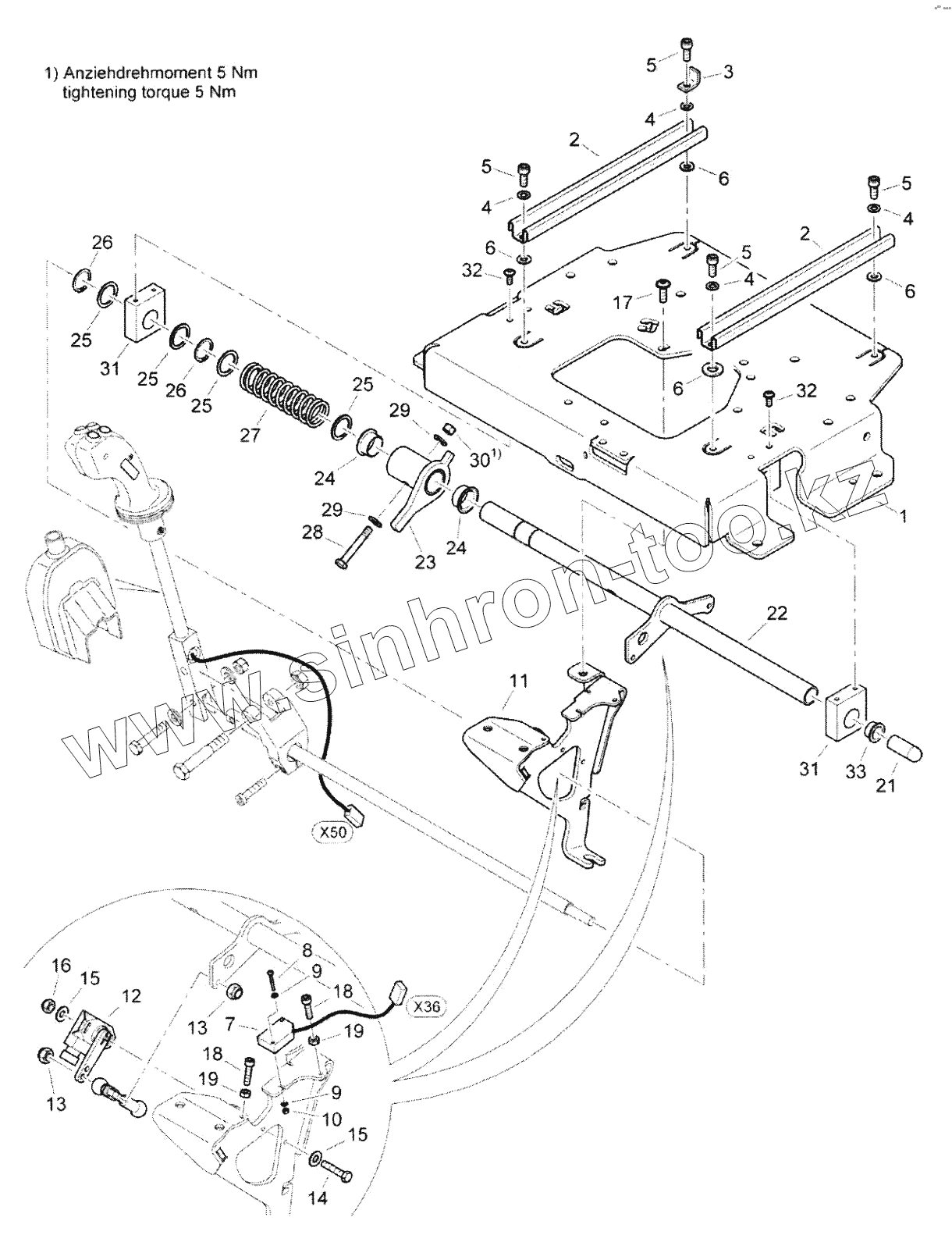

Каталог запасных частей к технике: BOMAG BW120AD-5. Operating console, assembled

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

4

5

5

5

5

6

6

6

6

7

8

9

9

10

11

12

13

13

14

15

15

16

17

18

18

19

19

21

22

23

24

24

25

25

25

25

26

26

27

28

29

29

30

31

31

32

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	88069108		Seat console
2	05566195		Sliding rail
3	46420159		Angle
4	08650817		Washer
5	07860520		Screw
6	08510817		Washer
7	58260382		Proximity switch
8	07210341		Lens head screw
9	08510307		Washer
10	08130305		Safety nut
11	46420187		Holder
12	05767405		Angular sender
13	08130611		Safety nut
14	07140441		Hexagon bolt
15	08510412		Washer
16	08130408		Safety nut
17	07210825		Lens head screw
18	07230621		Socket-head cap screw
19	08110620		Hexagon nut
21	06510371		Protection cap
22	46420175		Tube
23	46420186		Bushing
24	05802427		Friction bearing
25	05521011		Shim
26	09211301		Circlip, external
27	05661353		Pressure spring
28	46420174		Screw
29	08752084		Spring washer
30	08310812		Safety nut
31	88069111		Pillow block
32	07210698		Lens head screw
33	46420172		Bushing

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
