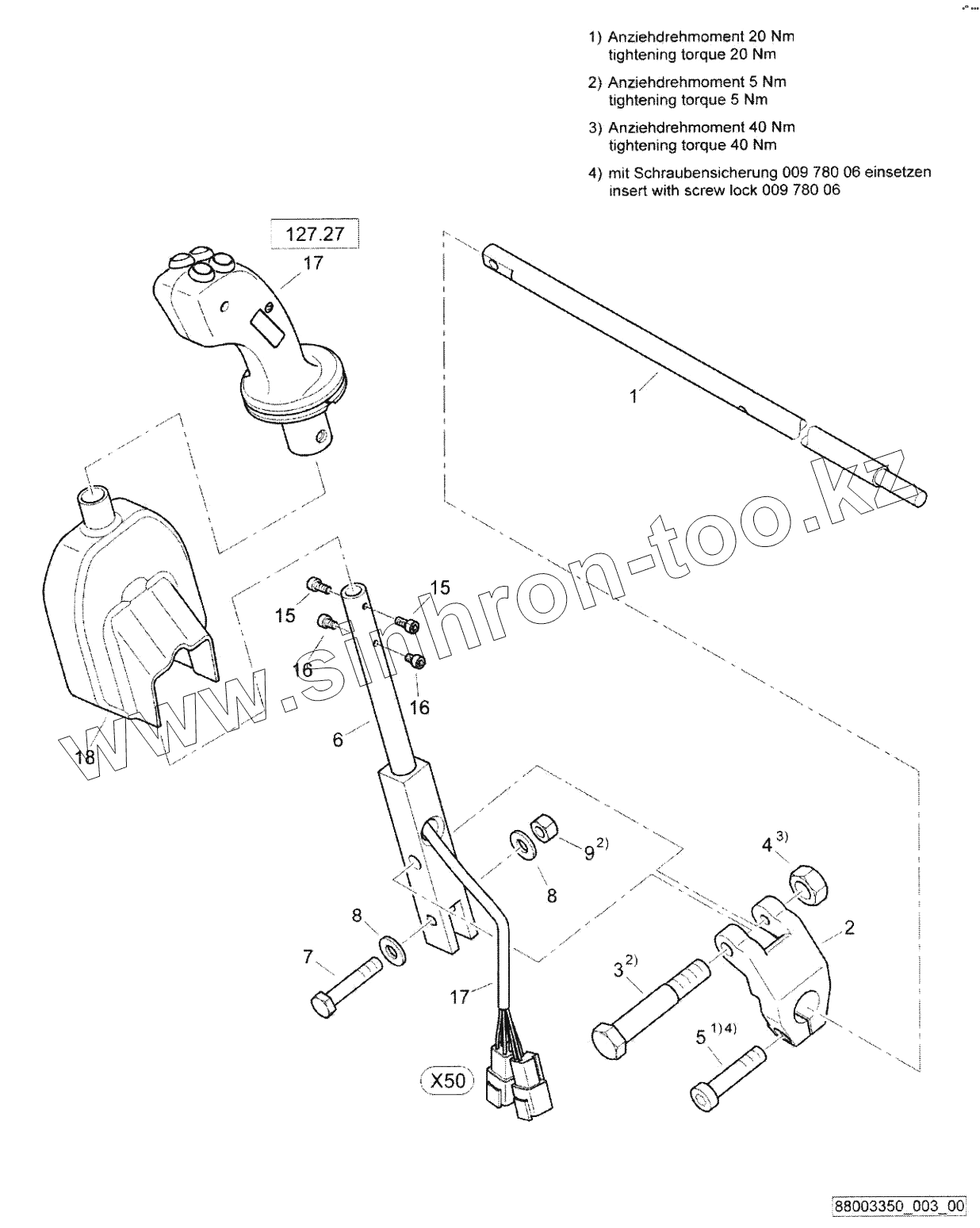

Каталог запасных частей к технике: BOMAG BW120AD-5. Operating console, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
8
9
15
15
16
16
17
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 46420156 Shaft
2 46420157 Clamping holder
3 05993057 Shoulder screw
4 08111016 Hexagon nut
5 07240821 Socket-head cap screw
6 46420188 Lever
7 46420173 Screw
8 08752084 Spring washer
9 08310812 Safety nut
15 07230505 Socket-head cap screw
16 07230507 Socket-head cap screw
17 46420192 Handle
18 46420178 Trim
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
