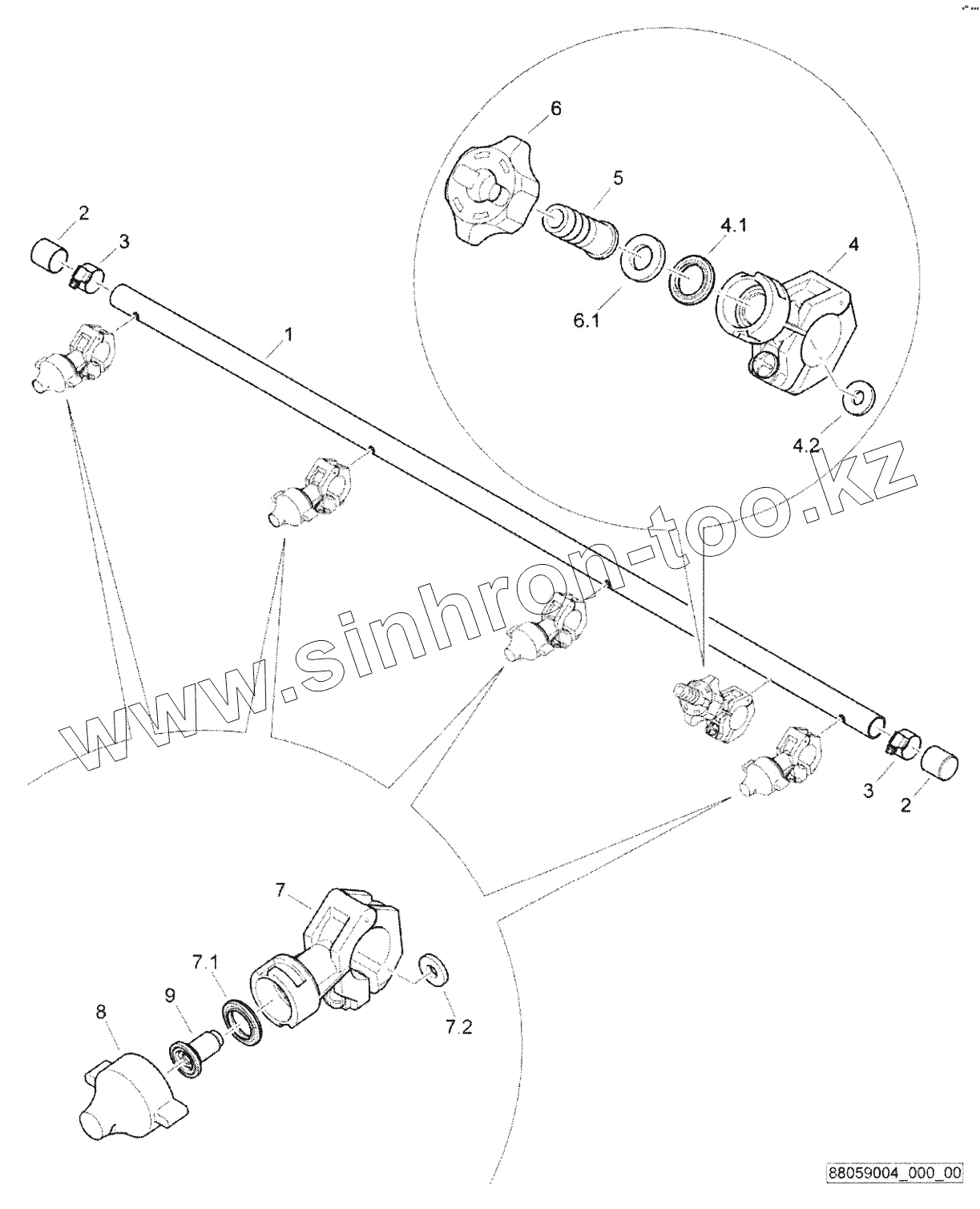

Каталог запасных частей к технике: BOMAG BW120AD-5. Nozzle tube, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4.1
4.2
5
6
6.1
7
7.1
7.2
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 88059005 Nozzle tube
2 06510376 Protection cap
3 05551414 Hose clip
4 05556014 Assembling clamp
4.1 05556002 Gasket
4.2 05556016 Sealing ring
5 05556109 Hose nipple
6 06520220 Quick fastening nut
6.1 06520221 Gasket
7 05556014 Assembling clamp
7.1 05556002 Gasket
7.2 05556016 Sealing ring
8 05556030 Tongue nozzle
9 05556045 Check valve
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
